Переход металлического компонента от прототипа к крупносерийному производству требует производственного процесса, который уравновешивает структурную целостность, точность размеров и стоимость единицы продукции. Стратегический переход от более тяжелых металлов, таких как чугун или сталь, к алюминию обусловлен его исключительным соотношением прочности к весу, образованием естественного оксидного слоя для защиты от воды и коррозии, а также превосходной теплопроводностью. Командам инженеров и закупщиков часто сложно согласовать геометрию и требования к производительности детали с правильным методом литья и сплавом, что приводит к чрезмерным затратам на оснастку, высокому проценту брака или задержке вывода продукции на рынок. Оценка алюминиевого литья для серийного производства требует тщательного анализа конкретных методов литья, свойств материала и экономического компромисса между первоначальными инвестициями в оснастку и долгосрочной масштабируемостью.
Метод определяет рентабельность инвестиций: выбор между штамповочным, песчаным или литьем по выплавляемым моделям фундаментально меняет точку безубыточности с точки зрения объемов производства и первоначальных затрат на оснастку.
Специфика сплава влияет на производительность: выбор правильного сплава не подлежит обсуждению; Для структурных применений требуется другой химический состав, чем для тонкостенных корпусов с высокой детализацией.
Устранение дефектов требует предварительного DFM: пористость и усадка являются неотъемлемыми рисками алюминиевого литья, которые необходимо снижать с помощью строгого проектирования для технологичности (DFM) и протоколов контроля качества поставщиков.
Общая стоимость владения (TCO). Истинная стоимость деталей должна учитывать механическую обработку после литья, чистовую обработку поверхности, процент брака и экономию на последующей логистике, получаемую благодаря легкому весу алюминия.
Определение того, что представляет собой успешный цикл литья, устанавливает основу для качества продукции. Критерии успеха обычно включают минимальную внутреннюю пористость, строгое соблюдение геометрических размеров и допусков (GD&T), а также постоянство металлургических свойств во всех партиях. Достижение этих показателей требует точного контроля над каждым этапом жизненного цикла производства. Нельзя относиться к литью как к простой операции заливки и охлаждения. Это строго контролируемый термодинамический процесс, при котором поведение металла резко меняется с каждой секундой.

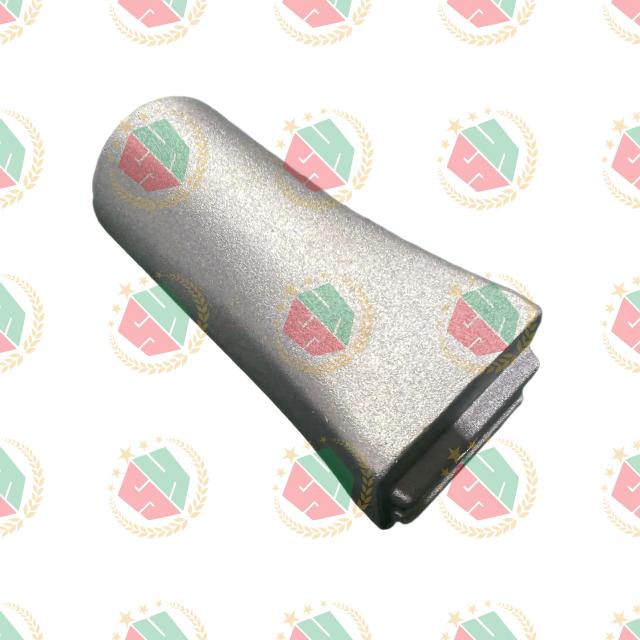

Базовый рабочий процесс следует строгому этапу от первоначального создания шаблона до окончательной проверки. Пропуск или поспешка с любым из этих шагов гарантирует высокий уровень брака в литейном цеху.
Изготовление моделей и стержней: производители инструментов обрабатывают физическую копию конечной детали для создания полости формы. Для полых деталей операторы обжигают песчаные стержни, которые помещаются внутри формы для формирования внутренней геометрии.
Сборка формы: литейщики подготавливают половинки формы, наносят огнеупорные покрытия, чтобы предотвратить припаивание расплавленного металла к инструменту, и зажимают систему.
Плавка и дегазация: Необработанные алюминиевые слитки плавятся в печи. Перед разливкой операторы должны обработать жидкий металл для удаления примесей и растворенных газов.
Заливка и затвердевание: расплавленный алюминий поступает в полость формы через специально разработанную литниковую систему. Металл остывает и затвердевает, принимая форму полости.
Вытряска и выброс: после затвердевания деталь удаляется. Песчаные формы разбиваются и разрушаются, а постоянные металлические формы открываются, выбрасывая отливку.
Обшивка и отделка: операторы отрезают литниковые системы, направляющие и стояки. Затем деталь подвергается термообработке, абразивоструйной обработке или обработке на станке с ЧПУ.
Динамика плавления и разливки определяет внутреннюю целостность конечного компонента. Расплавленный алюминий ведет себя по-разному в атмосферных условиях по сравнению со средой под высоким давлением. Вы должны учитывать абсолютную необходимость уменьшения контакта с воздухом во время плавления. Воздействие окружающего воздуха вызывает быстрое окисление и поглощение газообразного водорода. Литейные предприятия используют методы ротационной дегазации, погружая вращающийся графитовый ротор в расплав и впрыскивая аргон. Пузырьки аргона собирают растворенный водород и поднимают его на поверхность, предотвращая разрушение отливки газовой пористостью.
Скорость затвердевания и охлаждения напрямую влияет на механические свойства готовой детали. Связь между скоростью охлаждения и структурой зерна абсолютна. Более быстрое охлаждение приводит к более мелкой микроструктуре, что напрямую приводит к более высокой прочности на разрыв и лучшей усталостной стойкости. Литейные предприятия стратегически размещают охлаждающие каналы или металлические охладители внутри формы, чтобы ускорить передачу тепла в толстых поперечных сечениях. Такое локальное охлаждение вызывает направленное затвердевание, гарантируя, что металл замерзнет от самых дальних точек обратно к источнику сырья, предотвращая образование внутренних усадочных пустот.
Литье редко является заключительным этапом производственного процесса. Признание требований к постобработке позволяет точно планировать производство. Операторам приходится снимать литниковые системы, используемые для подачи формы, часто используя ленточные пилы или обрезки штампов. Многие структурные компоненты подвергаются специальной термической обработке, например, циклу Т6. Это включает в себя растворение детали при высокой температуре, быструю закалку ее в воде и искусственное старение в печи для максимизации предела текучести. Наконец, прецизионная обработка на станках с ЧПУ обеспечивает жесткие допуски, необходимые для критических сопрягаемых поверхностей, резьбовых отверстий и уплотнительных канавок.
Сравнение основных методов промышленного литья требует их оценки на основе ожидаемого объема, требований к допускам на размеры и доступного бюджета на инструменты. Ни один метод не подходит для каждого инженерного приложения. Вы должны сопоставить физические характеристики вашего компонента с преимуществами конкретной технологии литья.
Метод литья | Идеальный объем производства | Размерная толерантность | Чистота поверхности (Ra) | Инструментальные инвестиции |
|---|---|---|---|---|
Высокое давление Литье под давлением | Высокий (10 000+ единиц) | Отличный | Гладкий (32–63 микродюйма) | Экстрим |
Постоянная форма (гравитация) | Средний (1000–10 000 единиц) | Хороший | Умеренный (125–250 мкдюйм) | Умеренный |
Кастинг песка | Низкий (1–1000 единиц) | Справедливый | Грубая (250–500 мкдюйм) | Низкий |
Инвестиционный кастинг | От низкого до среднего | Исключительный | Очень гладкий (63–125 микродюймов) | Высокая за единицу |
Под высоким давлением литье под давлением расплавленный металл выталкивается в полость стальной формы с экстремальными скоростями и давлениями с использованием машины с холодной камерой. Этот метод лучше всего подходит для крупногабаритных тонкостенных компонентов, требующих жестких допусков. Это обеспечивает исключительную повторяемость, создавая тысячи деталей, практически идентичных оригинальной стальной форме. Быстрый цикл впрыска обеспечивает исключительную производительность производства, часто производя деталь каждые несколько секунд.
Компромиссы предполагают значительные капитальные затраты. HPDC требует самых высоких первоначальных инвестиций в оснастку из-за сложных форм из закаленной инструментальной стали H13, необходимых для того, чтобы выдерживать огромное давление впрыска. Турбулентный характер процесса впрыска также делает детали подверженными внутренней газовой пористости. Этот захваченный газ ограничивает эффективность высокотемпературной термообработки, поскольку расширяющийся газ вызывает вздутие поверхности и искажение размеров.
Для литья в песчаные формы используются одноразовые формы, образованные путем упаковки связанного песка вокруг шаблона многоразового использования. Этот метод лучше всего подходит для небольших и средних объемов, массивных деталей и сложных внутренних полостей. В литейном производстве используются стержни из обожженного смоляного песка, помещаемые внутрь основной формы для создания сложных внутренних каналов, таких как рубашки охлаждения двигателей или улитки насосов. Инвестиции в инструменты остаются относительно низкими, поскольку модели можно вырезать из дерева, полиуретана или алюминия.
Основные компромиссы касаются точности и отделки. Литье в песчаные формы обеспечивает меньшую точность размеров и более грубую поверхность. Зернистая природа песка передается непосредственно на поверхность детали. Эти факторы почти всегда требуют обширных операций вторичной обработки для достижения функциональных допусков на сопрягаемых поверхностях и уплотняющих поверхностях.
Литье в постоянную форму основано на гравитации при заполнении многоразовой металлической формы, обычно изготовленной из чугуна или стали. Этот метод лучше всего подходит для производства средних объемов, требующих высокой структурной целостности и герметичности. Более медленный процесс наполнения под действием силы тяжести снижает турбулентность, в результате чего получаются более плотные детали с минимальной газовой пористостью. Поскольку металл быстро остывает в стальной форме, полученная мелкозернистая структура превосходно поддается структурной термообработке.
Компромиссы заключаются между песком и методами высокого давления. Инструменты стоят дороже, чем модели для литья в песчаные формы, но значительно дешевле, чем формы для HPDC. Время цикла меньше, чем у HPDC, поскольку металл заполняет форму под действием силы тяжести, и ему требуется больше времени для затвердевания, прежде чем операторы смогут безопасно извлечь деталь.
Литье по выплавляемым моделям включает в себя впрыскивание воска в алюминиевую матрицу для создания рисунка, покрытие этого воска керамической суспензией и плавление воска в автоклаве для создания точной полости формы. Этот метод лучше всего подходит для изделий очень сложной геометрии и исключительной чистоты поверхности. Это позволяет инженерам проектировать детали без углов уклона и объединять несколько сварных компонентов в одну унифицированную отливку.
Компромиссы полностью финансовые и временные. Литье по выплавляемым моделям имеет высокую стоимость за единицу из-за трудоемкого многоэтапного процесса шелушения. Производственные циклы длительны. Производители резервируют этот метод для компонентов аэрокосмической промышленности, медицинского оборудования или специализированных промышленных применений, где обработка твердых заготовок невозможна или слишком затратна.
Соответствие химического состава сплава результатам работы является обязательной инженерной обязанностью. Вы должны оценить такие размеры, как предел текучести, теплопроводность, коррозионная стойкость и обрабатываемость. Химический состав определяет, как расплавленный металл протекает через литниковую систему, как он затвердевает в форме и как он ведет себя при механических нагрузках в полевых условиях.
Обозначение сплава | Первичные легирующие элементы | Ключевые характеристики | Лучший метод кастинга |
|---|---|---|---|
А356 | Кремний (7%), Магний (0,3%) | Высокая прочность, отличная пластичность, термообработка. | Песок, Постоянная форма |
АЦП12 | Кремний (11%), Медь (2,5%) | Отличная текучесть, высокая устойчивость к горячему разрыву, хорошая обрабатываемость. | Высокое давление Литье под давлением |
ЗЛ102 | Кремний (10-13%) | Превосходная коррозионная стойкость, текучесть, близкая к эвтектической. | Литье под давлением, Постоянная форма |
Детали, отлитые из алюминия A356, доминируют в конструкциях во многих отраслях промышленности. Этот доэвтектический сплав отличается превосходной текучестью, высокой прочностью и пластичностью. Специальное добавление магния позволяет ему исключительно хорошо реагировать на термообработку Т6, в результате которой частицы силицида магния осаждаются, что значительно улучшает механические свойства. Он обеспечивает превосходную устойчивость к горячему разрыву на этапе затвердевания.
Инженеры рекомендуют этот материал для условий с очень высокими требованиями. Идеальные варианты использования включают в себя конструкционные компоненты аэрокосмической отрасли, блоки автомобильных двигателей и критически важные для безопасности детали подвески. Сплав обеспечивает необходимую прочность для поглощения энергии удара без катастрофического хрупкого разрушения, что делает его идеальным выбором для несущих конструкций.
Алюминиевые литые детали ADC12 представляют собой мировой стандарт для высокого давления литье под давлением. Этот модифицированный сплав алюминия, кремния и меди обеспечивает превосходную обрабатываемость, стабильность размеров и устойчивость к горячему разрыву. Содержание меди улучшает жаропрочность и твердость, сохраняя при этом хорошие литейные характеристики. Повышенное содержание железа препятствует припаиванию расплавленного алюминия к стальным формам литье под давлением.
Производители полагаются на этот сплав при массовом производстве. Идеальные варианты использования включают электронные корпуса, автомобильные кронштейны, корпуса трансмиссий и сложные потребительские товары. Он обеспечивает оптимальный баланс между стоимостью сырья, простотой производства и функциональными характеристиками для неструктурных компонентов, требующих сложной детализации.
В алюминиевых отливках ZL102 используется специальная алюминиево-кремниевая композиция, известная превосходной стойкостью к естественной коррозии. Этот сплав обладает замечательными оксидоустойчивыми свойствами, отличной литейностью и высокой текучестью. Содержание кремния, близкое к эвтектическому, позволяет заполнять очень тонкие секции стенок без преждевременного замерзания, что делает его универсальным для сложных полостей пресс-форм.
Этот материал отлично себя чувствует в суровых условиях окружающей среды. Идеальные варианты использования включают тонкостенные компоненты, морское оборудование и сложные архитектурные детали, подверженные воздействию стихии. Инженеры выбирают его, когда герметичность, герметичность и долговременная водонепроницаемость являются строгими функциональными требованиями для окончательной сборки.
Для расчета истинной финансовой жизнеспособности проекта требуется комплексная основа. Факторы, влияющие на общую стоимость, выходят далеко за рамки стоимости сырья за фунт. Вы должны проанализировать взаимосвязь между первоначальными затратами на оснастку, объемами производства, требованиями к механической обработке и ожидаемым процентом брака. Более низкая цена за единицу продукции часто маскирует скрытые затраты на вторичную обработку или высокий процент брака на сборочной линии.
Первоначальный барьер для входа определяют первоначальные пороговые значения инвестиций в инструменты. Вы должны сравнить относительно небольшой диапазон инвестиций в модели литья в песчаные формы с огромными капитальными затратами, необходимыми для форм HPDC из закаленной стали. В моделях для литья в песчаные формы используются дерево, пластик или мягкие металлы, что позволяет быстро и недорого вносить изменения на этапе прототипирования. Для работы под высоким давлением литье под давлением требуется инструментальная сталь премиум-класса, обширная обработка на станках с ЧПУ и сложные каналы управления температурным режимом, что представляет собой масштабные первоначальные обязательства, которые невозможно легко изменить после резки.
Выбор процесса определяется расчетом точек безубыточности по объему. Вы должны определить точный объем производства, при котором высокая стоимость инструмента литье под давлением становится более экономичной, чем высокая удельная цена обработки на станке с ЧПУ или литья в песчаные формы. При небольших объемах амортизированная стоимость инструмента в расчете на деталь в HPDC непомерно высока. По мере увеличения объема производства до десятков тысяч, быстрое время цикла и минимальная вторичная обработка HPDC снижают себестоимость единицы продукции, легко компенсируя первоначальные инвестиции в пресс-форму.
Сложность конструкции экспоненциально увеличивает затраты на обслуживание инструментов и удельные затраты. Такие функции, как подрезы, узкая вытяжка и сложная выборка стержней, требуют многокомпонентных форм с подвижными направляющими, подъемниками и гидравлическими тягами. Эти механические дополнения увеличивают первоначальную стоимость изготовления инструмента и создают точки износа, которые требуют частого обслуживания. Упрощение геометрии детали за счет строгого DFM напрямую снижает как сложность оснастки, так и долгосрочную цену за единицу продукции.
Поддерживайте одинаковую толщину стенок, чтобы предотвратить неравномерное охлаждение и образование усадочных пустот.
Примените наклон как минимум на 2–3 градуса ко всем вертикальным поверхностям, чтобы обеспечить чистый выброс деталей.
Устраните острые внутренние углы, добавив большие скругления, которые уменьшают концентрацию напряжений и предотвращают разрывы при нагревании.
По возможности спроектируйте поднутрения, чтобы избежать необходимости использования дорогостоящих направляющих бокового действия в форме.
Выявление распространенных видов отказов в производственном процессе позволяет сохранить сроки производства. Прежде чем приступить к резке инструментов, вы должны проверить способность партнера-производителя предотвратить эти проблемы. Контроль качества не может быть второстепенным; оно должно быть встроено в конструкцию пресс-формы и ежедневные рабочие процедуры литейного производства.
Тип дефекта | Визуальный внешний вид | Первопричина | Стратегия смягчения последствий для литейного производства |
|---|---|---|---|
Газовая пористость | Гладкие сферические пустоты внутри металла. | Захваченный воздух или растворенный водород. | Ротационная дегазация, вакуумное литье, вентиляция |
Усадочная пористость | Зубчатые, губчатые полости | Недостаток шихты металла при затвердевании | Оптимизированные стояки, металлические охладители, однородные стенки. |
Холодное закрытие | Видимые линии или трещины на поверхности | Замерзание металла до заполнения формы | Более высокие температуры заливки, более высокая скорость заполнения |
Включения | Темные пятна или твердые частицы в металле | Оксиды или песок, проникающие в расплав | Керамические фильтры в литниковой системе, флюсование |
Дефекты пористости и усадки являются наиболее распространенными причинами бракования деталей. Необходимо различать газовую пористость и усадочную пористость. Газовая пористость возникает, когда захваченные пузырьки воздуха или водорода образуют сферические пустоты во время затвердевания. Усадочная пористость проявляется в виде зубчатых губчатых полостей, вызванных неравномерным охлаждением и недостаточной подачей металла. Стратегии смягчения последствий включают литье под вакуумом, оптимизированную конструкцию литников для обеспечения ламинарного потока и строгий контроль атмосферы в плавильной печи.
Несоответствие размеров и коробление угрожают процессу сборки. Управление остаточными напряжениями во время охлаждения и термообработки предотвращает деформацию детали. При неравномерном охлаждении отливки возникают внутренние напряжения. Последующая механическая или термическая обработка может снять эти напряжения, что приведет к деформации детали за пределами допуска. Литейные предприятия смягчают эту проблему, контролируя скорость закалки, используя специализированные приспособления для выпрямления во время процесса старения и снимая напряжения с деталей перед окончательной обработкой на станках с ЧПУ.
Оценка поставщиков требует строгих критериев. Основные сертификаты, такие как ISO 9001 или AS9100, демонстрируют базовую приверженность управлению процессами. Вы должны проверить их возможности неразрушающего контроля (NDT). Требуйте рентгеновского контроля для обнаружения внутренней пористости, цветной дефектоскопии на наличие поверхностных трещин, ультразвукового контроля на наличие внутренних дефектов и комплексного отчета о размерах КИМ для проверки соответствия требованиям GD&T перед утверждением полного производства.
Примите следующие действенные меры для улучшения планирования производства:
Проверяйте свои 3D-модели CAD, чтобы обеспечить одинаковую толщину стенок и углы уклона минимум 2 градуса на всех вертикальных гранях.
Инициируйте проверку технологичности проекта (DFM) совместно с выбранным партнером по литью, чтобы устранить подрезы и оптимизировать расположение литников.
Прежде чем окончательно определиться с выбором сплава, сообщите литейному цеху точные механические требования и условия эксплуатации.
Установите жесткий допустимый предел качества (AQL) для пористости, используя эталонные рентгенограммы ASTM.
Прежде чем утверждать полный цикл производства, потребуйте отчет о проверке первого изделия (FAI) с полной проверкой размеров КИМ.
Ответ: Алюминий обеспечивает превосходное соотношение прочности и веса, что позволяет инженерам снизить вес конструктивных узлов без ущерба для жесткости. Металл естественным образом образует защитный оксидный слой при воздействии атмосферы, обеспечивая присущую ему устойчивость к воде и агрессивным средам. Кроме того, алюминий плавится при значительно более низкой температуре, чем железо или сталь. Эта более низкая температура плавления резко снижает энергопотребление печи и сокращает время цикла в литейном цеху, снижая общие производственные затраты.
О: Литейным предприятиям обычно требуется минимальный тираж от 5 000 до 10 000 единиц, чтобы оправдать высокое давление литье под давлением. Этот порог объема существует потому, что процесс основан на сложных формах из закаленной инструментальной стали, которые требуют огромных первоначальных капиталовложений. Если ваш производственный цикл упадет ниже этого объема, амортизированная стоимость оснастки за деталь станет экономически невыгодной. Для меньших объемов инженерам следует перейти к использованию постоянных форм или литья в песчаные формы, при которых используются значительно более дешевые инструментальные материалы.
О: Да, но это полностью зависит от метода литья. Компоненты, отлитые с использованием песка или методов постоянной формовки, обычно подвергаются термообработке Т6 для максимизации предела текучести и твердости. И наоборот, стандартные литье под давлением высокого давления не могут подвергаться высокотемпературной термообработке. Процесс турбулентного впрыска захватывает микроскопические карманы газа внутри металла. При воздействии высокой температуры этот захваченный газ быстро расширяется, вызывая вздутие поверхности детали и разрушая структурную целостность компонента.
Ответ: Обработка на станках с ЧПУ позволяет производить сверхточные детали в небольших объемах непосредственно из цельной заготовки. Однако механическая обработка приводит к огромному количеству отходов материала и требует длительного времени цикла обработки каждой детали. Экономичное литье весов для крупносерийного производства. После того как форма разрезана, литейный завод может быстро производить тысячи изделий сложной геометрии с минимальными отходами материала. Механическую обработку обычно отводят в качестве второстепенной операции для достижения жестких допусков на определенных сопрягаемых поверхностях отлитой детали.
Ответ: Пористость возникает из двух различных источников: захваченного газа и усадки при затвердевании. Газовая пористость возникает, когда расплавленный алюминий поглощает водород из окружающей влажности или задерживает воздух во время турбулентной разливки. Усадочная пористость возникает, когда изолированным карманам жидкого металла не хватает исходного материала по мере их охлаждения и сжатия. Литейные предприятия предотвращают эти дефекты, используя роторное дегазационное оборудование, разрабатывая литниковые системы с ламинарным потоком и стратегически размещая металлические кристаллы в форме для ускорения направленного затвердевания.
Ответ: Сплавы, сильно легированные кремнием и магнием, обеспечивают высочайший уровень устойчивости к воздействию окружающей среды. Такие материалы, как ZL102 и A356, являются отраслевыми стандартами благодаря своей естественной стойкости к оксидам. Особый химический состав этих сплавов предотвращает глубокое окисление, что делает их основным выбором для судового оборудования, открытых архитектурных компонентов и экстерьера автомобилей, подвергающихся воздействию дорожных солей и постоянной влажности.
