Менеджеры по закупкам и инженеры часто сталкиваются с препятствиями, когда полагаются на автоматизированные алгоритмы ценообразования для сложных обрабатываемых деталей. Эти системы отлично работают с базовыми кронштейнами, но не учитывают нюансы передового производства, что приводит к неожиданному перерасходу бюджета. Основная проблема заключается в том, чтобы сбалансировать жесткие допуски и высокопроизводительные материалы со строгим бюджетом проекта, избегая при этом скрытых платежей, связанных с настройкой, оснащением и последующей обработкой. Точное составление бюджета требует понимания конкретных переменных, которые влияют на машинное время и ручной труд в цехах. Уменьшив сложность оборудования, множители затрат и действенные стратегии проектирования, вы можете оптимизировать конструкцию деталей для достижения максимальной эффективности. В этом руководстве представлен прозрачный взгляд на факторы, определяющие истинную стоимость индивидуальной обработки с ЧПУ , что дает вам возможность принимать обоснованные решения по проектированию и покупке.
Почасовые ставки варьируются в зависимости от сложности станка: стандартное 3-осевое фрезерование обычно варьируется от 35 до 120 долларов в час, тогда как расширенная 5-осевая обработка может превышать 250 долларов в час.
Настройка и программирование требуют небольших затрат: программирование CAD/CAM и изготовление индивидуальных приспособлений — это фиксированные затраты; их амортизация при больших размерах партий резко снижает цену за деталь.
Обрабатываемость материала является основным фактором затрат: цена сырья составляет лишь половину уравнения; более твердые материалы увеличивают износ инструмента и требуют более медленных скоростей подачи, что увеличивает машинное время.
Допуски умножают расходы: указание более жестких допусков, чем функционально необходимо, является наиболее распространенной причиной завышения цен на индивидуальную обработку с ЧПУ.
Скидка «Готовый дизайн»: предоставление чистых, готовых к машинной обработке файлов 3D CAD исключает единовременные расходы на проектирование (NRE), тогда как предоставление бумажных эскизов или 2D-чертежей может привести к значительным затратам на ручное черчение (60–100 долларов США в час).
Понимание того, как механические цеха рассчитывают свои расценки, является первым шагом в контроле вашего производственного бюджета. Стандартная формула обычно имеет строгую структуру: общая стоимость равна единовременной плате за установку и программирование, плюс совокупная почасовая ставка станка и рабочей силы, умноженная на время выполнения, плюс затраты на материалы, постобработку и стандартные накладные расходы. Знание этого уравнения позволяет вам точно определить, где распределяются ваши ресурсы во время производственного цикла.
Многие прецизионные магазины устанавливают минимальную стоимость заказа (MOV). Этот порог существует для компенсации базовых административных затрат, затрат на CAM-программирование и настройку физического оборудования, необходимых для запуска одной детали. Заказ одного прототипа часто приводит к достижению этого минимума, в результате чего стоимость единицы продукции кажется искусственно завышенной по сравнению с производственными партиями. Когда станочники загружают инструменты, указывают тиски и корректируют рабочие смещения, этот труд занимает одинаковое количество времени, независимо от того, вырезают ли они одну деталь или тысячу деталей.

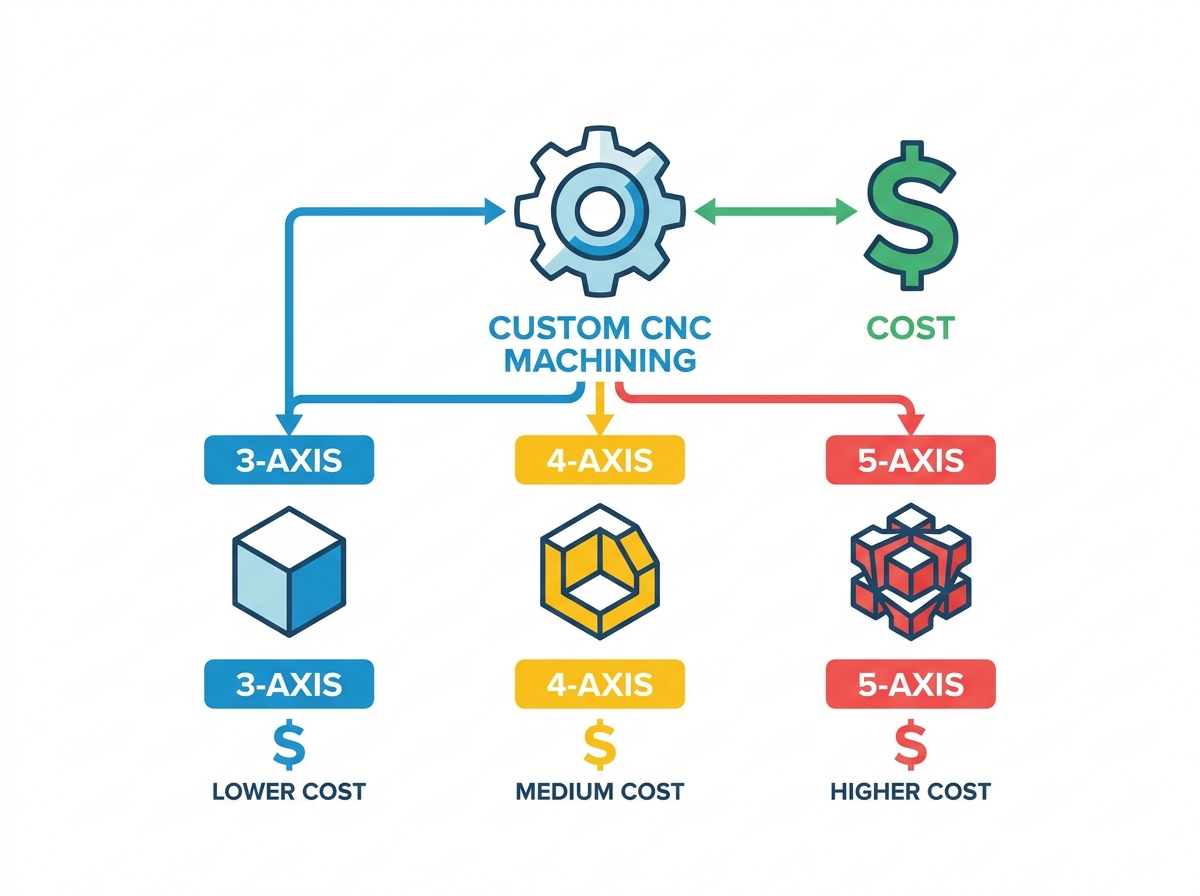

При использовании услуг трехосной обработки с ЧПУ режущий инструмент перемещается по линейным осям X, Y и Z одновременно. Этот метод идеально подходит для более простой геометрии, плоских профилей и деталей, требующих обработки с одной стороны. Заготовка остается неподвижной в стандартных станочных тисках, в то время как шпиндель выполняет фрезерные операции сверху.
Это представляет собой самый низкий входной барьер и остается очень рентабельным для стандартных кронштейнов, монтажных пластин и базовых корпусов. Поскольку кинематика станка проста, программирование CAM занимает меньше времени, а физическая настройка обычно ограничивается стандартным зажимом заготовки. Однако если для детали требуются элементы с нескольких сторон, оператор должен вручную разжать, перевернуть и повторно указать деталь. Такое ручное вмешательство приводит к дополнительным трудозатратам и возможным ошибкам центровки, что может свести на нет первоначальную экономию, если геометрия детали слишком сложна для одной установки.
При переходе на четырехосную обработку с ЧПУ вводится ось вращения, обычно обозначаемая как ось A. Это позволяет заготовке вращаться вдоль оси X, обеспечивая непрерывную обработку цилиндрических деталей или нескольких сторон без ручного изменения положения. В цехах часто используются надгробия или поворотные индексаторы для одновременного удержания нескольких деталей, автоматически отображая разные стороны шпинделя.
Эта возможность снижает трудозатраты, связанные с переворачиванием деталей вручную, эффективно компенсируя более высокую почасовую производительность станка для компонентов средней сложности. Удерживая деталь в одном приспособлении и одновременно поворачивая ее для доступа к различным граням, машинисты поддерживают более строгие соотношения геометрических размеров и допусков (GD&T) между элементами. Правильное положение и концентричность гораздо легче удерживать, когда деталь не выходит из приспособления.
В расширенных услугах пятиосной обработки с ЧПУ используются стандартные три линейные оси плюс две дополнительные поворотные оси (обычно B и C). Эти станки способны резать очень сложную, органическую геометрию и глубокие полости за одну установку. Режущий инструмент может приближаться к заготовке практически под любым углом, что позволяет использовать более короткие и более жесткие концевые фрезы, которые уменьшают вибрацию и улучшают качество поверхности.
Хотя почасовая ставка является дорогостоящей инвестицией, отсутствие многочисленных настроек и возможность достижения предельной точности часто делают ее наиболее экономичным выбором для аэрокосмических, медицинских и сложных автомобильных компонентов. Одновременное пятиосное фрезерование позволяет выполнять резку стружки и сложную наплавку, что было бы физически невозможно или отнимало бы слишком много времени на стандартном трехосном фрезерном станке. Сокращение ручной обработки также резко снижает процент брака дорогостоящих материалов.
Помимо исходной почасовой ставки машины, конкретные решения по проектированию и закупкам действуют как значительные мультипликаторы затрат. Оценка этих переменных на этапе проектирования имеет решающее значение для соблюдения бюджета проекта. Каждая деталь, нарисованная в САПР, напрямую преобразуется во время траектории движения инструмента в цехе.
Стоимость сырья сильно варьируется в зависимости от рыночных условий и состава сплава. Обычные пластмассы, такие как делрин и нейлон, имеют более низкие базовые затраты по сравнению с такими металлами, как алюминий 6061, нержавеющая сталь 304/316 или титан. Однако цена сырья является лишь одним из факторов. При использовании услуг по обработке металла на станках с ЧПУ рейтинги обрабатываемости играют огромную роль в окончательном предложении.
Обрабатываемость означает, насколько легко можно разрезать металл, не вызывая чрезмерного износа инструмента и не требуя низкой скорости вращения шпинделя. Алюминий 6061 обрабатывается быстро, имеет низкий износ инструмента, что обеспечивает агрессивную подачу и большую глубину резания. Напротив, титановые сплавы и инконель требуют низких скоростей подачи, очень жесткой настройки и частой смены режущего инструмента. Эти суперсплавы выделяют огромное количество тепла на режущей кромке, что требует подачи СОЖ под высоким давлением через шпиндель и специальных твердосплавных пластин, что экспоненциально увеличивает общее время работы станка.
Марка материала | Рейтинг обрабатываемости | Влияние износа инструмента | Идеальное применение |
|---|---|---|---|
Алюминий 6061-T6 | Отличный | Низкий | Общие конструктивные элементы, корпуса |
Латунь 360 | Отличный | Очень низкий | Фитинги, шестерни с низким коэффициентом трения, декоративные детали |
Нержавеющая сталь 304 | Умеренный | Середина | Коррозионностойкие кронштейны, детали для пищевых продуктов |
Титан Ти-6Ал-4В | Бедный | Высокий | Аэрокосмические компоненты, медицинские имплантаты |
Инконель 718 | Очень Плохо | Экстрим | Высокотемпературные лопатки турбин, выхлопные системы |
Отправка нарисованных от руки эскизов, базовых PDF-файлов или невекторных файлов вынуждает механический цех вручную создавать чертеж детали в программном обеспечении САПР. Этот штраф влечет за собой отдельную оплату труда за проектирование с минимальной оплатой. Станочники не могут создавать траектории движения инструмента на основе 2D-чертежа; им нужна надежная модель.
Для преобразования 3D-модели CAD в траектории движения инструмента G-кода требуется программное обеспечение CAM. Эта единовременная плата за проектирование (NRE) увеличивается напрямую по мере усложнения требуемых траекторий инструмента. Программист должен выбрать правильные инструменты, рассчитать скорости и подачи, определить шаги и смоделировать процесс резки, чтобы предотвратить сбои станка. Сложная 3D-поверхность требует значительно больше времени на программирование, чем простая 2D-контурная обработка и обработка карманов.
Геометрия детали напрямую диктует требования к инструментам. Глубокие карманы, тонкие стенки и острые внутренние радиусы требуют специального инструмента и значительно более низких скоростей обработки, чтобы предотвратить вибрацию и отклонение инструмента. Когда концевая фреза выходит слишком далеко от держателя инструмента, она теряет жесткость. Чтобы компенсировать это, станочникам приходится уменьшать глубину резания и скорость подачи, что увеличивает продолжительность цикла на несколько часов.
Кроме того, на услуги прецизионной обработки с ЧПУ сильно влияют требования к допускам. Стандартные допуски блоков экономичны. Жесткие допуски требуют термической стабилизации окружающей среды машины, специализированного контроля КИМ и несут более высокий риск брака. Для достижения жестких допусков на отверстие часто требуются расточные головки или развертки, а не стандартные концевые фрезы, что добавляет к операции еще одну смену инструмента и цикл.
Прототипирование от 1 до 10 деталей сопряжено с высокими затратами на деталь из-за неамортизированного программирования CAD/CAM и времени на физическую настройку станка. Машинист тратит больше времени на настройку работы, чем станок на резку металла.
Переход к производству с низкими и средними объемами — это золотая середина. Здесь фиксированные затраты на установку распределяются по партии. Операторы могут оптимизировать программу CAM после первой проверки изделия, увеличивая скорость подачи и сокращая время цикла на оставшуюся часть цикла. Это делает этот процесс весьма конкурентоспособным по сравнению с альтернативными методами, такими как литье под давлением или литье в средних объемах.
Вторичные операции часто застают покупателей врасплох в процессе котирования. Раннее выявление этих «слепых зон» предотвращает бюджетный шок после окончательной реализации. Деталь редко бывает закончена в тот момент, когда она сходит с конвейера.
Отделка «как обработанная» является наиболее экономичным вариантом, оставляющим на поверхности видимые следы от инструмента. Индивидуальная отделка добавляет отдельные уровни затрат и продлевает сроки выполнения заказов. Дробеструйная очистка обеспечивает равномерную матовую поверхность, но требует ручного труда в пескоструйной камере. Анодирование твердого покрытия типа II или типа III, порошковое покрытие, электрополировка и пассивация требуют времени на внешнюю обработку на специализированных предприятиях по гальваническому покрытию.
Требования к маскировке требуют интенсивного ручного труда. Если деталь требует анодирования для обеспечения коррозионной стойкости, но требует оголенных металлических контактов для электрического заземления, операторы должны вручную приклеить маскирующие заглушки или ленту к этим конкретным деталям перед химической ванной. Эта ручная работа линейно масштабируется в зависимости от объема производства.
В стандартном креплении используются стандартные тиски и ступенчатые кулачки. Сложные детали с органичной формой или тонкими стенками невозможно зажать в стандартных тисках, не смяв и не деформировав материал. В этих случаях цеху приходится изготавливать специальные мягкие губки, вакуумные приспособления или специальные монтажные пластины просто для того, чтобы надежно удерживать деталь во время резки.
Это индивидуальное приспособление представляет собой единовременную плату, передаваемую непосредственно покупателю при первом запуске. Мастерская должна спроектировать приспособление в CAD, запрограммировать его в CAM и обработать из необработанного алюминия или стали, прежде чем они смогут даже начать работу над вашими реальными деталями.
Выдвижение проекта в начало производственной очереди нарушает существующий график работы станков в цехе. Эта скорость обычно предполагает надбавку за сверхурочную работу, ускоренную доставку материалов и альтернативные издержки задержки других запланированных работ. Время шпинделя — ресурс ограниченный, а перестановка производственной платы требует административных усилий и простоя станка.
Команды инженеров и закупщиков могут активно сокращать расходы за счет оптимизации проектов еще до запроса ценового предложения. Следование стандартным правилам проектирования для технологичности (DFM) является наиболее эффективной стратегией снижения затрат. Несколько незначительных корректировок САПР могут значительно сократить время цикла.
Внутренние радиусы имеют решающее значение. Укажите дополнительные радиусы внутренних вертикальных углов, чтобы позволить цеху использовать более крупные и быстрые концевые фрезы, а не крошечные хрупкие инструменты. Острый внутренний угол требует электроэрозионной обработки (EDM) или протяжки, что добавляет к фрезерованию совершенно новые операции.
Ограничьте глубину отверстия до четырехкратного диаметра и ограничьте глубину резьбы вдвое больше диаметра, чтобы предотвратить поломку инструмента и сократить время цикла. Для сверления глубоких отверстий требуются специальные параболические сверла и циклы сверления с пробивкой для удаления стружки, что замедляет работу станка. Что касается металлов, избегайте проектирования стенок тоньше 0,030 дюйма, чтобы предотвратить коробление и вибрацию во время агрессивной резки.
Применяйте жесткие допуски исключительно к критически важным сопрягаемым поверхностям, посадкам подшипников или уплотнительным канавкам. Оставьте остальную геометрию детали с учетом стандартных допусков блоков. Чрезмерные допуски на некритические элементы вынуждают машиниста замедляться и проверять размеры, которые не влияют на функциональность детали.
Когда в чертеже указаны жесткие допуски по каждому размеру, мастерская должна предположить наихудший сценарий и предложить работу с использованием наиболее консервативных стратегий обработки. Изолируя критически важные функции, вы позволяете программисту быстро обработать большую часть материала и замедляете работу только на финальных проходах на сопрягаемых поверхностях.
Рассчитайте коэффициент установки, чтобы найти точку безубыточности. Заказ немного большего количества деталей резко снижает цену за единицу, поскольку большие затраты на установку и программирование уже оплачены. Хранить немного больше запасов зачастую более экономично, чем платить за повторную установку несколько месяцев спустя.
Учитывайте время, необходимое для разборки предыдущей работы, очистки станка, загрузки новых инструментов, установки смещения длины инструмента, указания тисков и проведения первой проверки изделия. Этот промежуток времени фиксирован. Распределение этого фиксированного блока на 100 частей вместо 10 меняет финансовую динамику всего проекта.
Сравнение предложений требует не только чистой прибыли, но и оценки общей стоимости и снижения рисков, предлагаемых партнером по обработке. Самая низкая цена не всегда является самым экономичным выбором, если она приводит к бракованию деталей или срыву сроков.
Зарубежные магазины часто рекламируют более низкие почасовые ставки. Покупатели должны сопоставить эту экономию с рисками кражи интеллектуальной собственности, коммуникационных барьеров, задержек доставки, таможенных пошлин и противоречивых сертификатов материалов. Разница в часовых поясах может превратить простое инженерное уточнение в многодневную задержку.
Внутренние партнеры часто обеспечивают более быстрые циклы итераций и более надежную подотчетность. При работе со сложными сборками или компонентами аэрокосмической отрасли с жесткими допусками возможность взять трубку и поговорить напрямую с CAM-программистом или мастером цеха имеет неоценимое значение. Внутренние перевозки также устраняют непредсказуемость морских перевозок и таможенных операций.
Предложение от предприятия, зарегистрированного в стандарте ISO 9001, AS9100 или ITAR, служит необходимым страховым полисом для критически важных приложений. Эти сертификаты гарантируют, что магазин придерживается строгих систем управления качеством, протоколов отслеживания материалов и выверенных процедур проверки.
Оцените, включает ли предложение подробные отчеты о первой проверке изделия (FAI) и отчеты об испытаниях материалов (MTR). Строгий контроль качества предотвращает дорогостоящие сбои на местах. Цех, использующий автоматизированные датчики КИМ и оптические компараторы, сможет обнаружить отклонения в размерах еще до того, как детали покинут свой отгрузочный док.
Проверьте свои текущие файлы САПР, чтобы обеспечить максимальное увеличение внутренних радиусов и удаление ненужных жестких допусков с несопряженных поверхностей.
Рассчитайте оптимальный размер партии, чтобы обеспечить эффективную амортизацию затрат на установку и программирование на протяжении всего производственного цикла.
Оценивайте предложения поставщиков на основе общей стоимости доставки с учетом доставки, необходимой отделки и документации по обеспечению качества.
Экспортируйте чистые, готовые к машинному использованию 3D-модели в форматах STEP или IGES вместе с четкими 2D-чертежами PDF, чтобы избежать затрат на ручное черчение.
О: Программирование CAM оплачивается как единовременная плата за проектирование. В зависимости от сложности детали магазины взимают почасовую оплату за преобразование вашей 3D-модели CAD в траектории движения инструмента G-кода, необходимые станку. Простые 2D-детали занимают менее часа, а программирование и моделирование сложной 5-осевой обработки может занять несколько часов.
Ответ: Пятиосные станки требуют огромных капиталовложений и требуют высококвалифицированных программистов для работы. Они могут обрабатывать сложные детали за один установ, что часто делает весь проект более экономичным за счет исключения ручного перемещения и уменьшения необходимости использования нескольких специальных приспособлений.
А: Да. Стоимость материала — это только часть уравнения. Более твердые металлы, такие как титан или инконель, имеют плохие показатели обрабатываемости, а это означает, что они требуют более медленных скоростей резания и вызывают быстрый износ инструмента, что резко увеличивает машинное время и затраты на инструмент по сравнению с резкой алюминия или латуни.
Ответ: Плата за установку неизбежна, поскольку необходимо загрузить физические инструменты, установить рабочие смещения и откалибровать станки. Чтобы свести к минимуму их влияние, увеличьте размер партии, чтобы амортизировать фиксированные затраты на установку за счет большего количества единиц, что значительно снизит цену за деталь.
А: Да. Увеличение допусков, превышающих стандартные пределы блоков, требует более медленной обработки, использования специализированных режущих инструментов, строгого контроля температуры и тщательного ручного контроля. Машинистам приходится проходить весенние испытания и часто проводить измерения, и все это увеличивает затраты времени и труда на окончательную часть.
