Инженеры сталкиваются с постоянной напряженностью на производстве: добиться исключительных механических свойств кованой детали при сохранении геометрической гибкости отлитой детали. Традиционная ковка обеспечивает огромную прочность и структурную целостность. Однако он сильно борется со сложной геометрией. Это ограничение приводит к необходимости интенсивной вторичной обработки, образованию значительных отходов материала и увеличению сроков производства. Когда компонент требует одновременно высокой прочности и сложной конструкции, традиционные методы требуют жесткого компромисса.

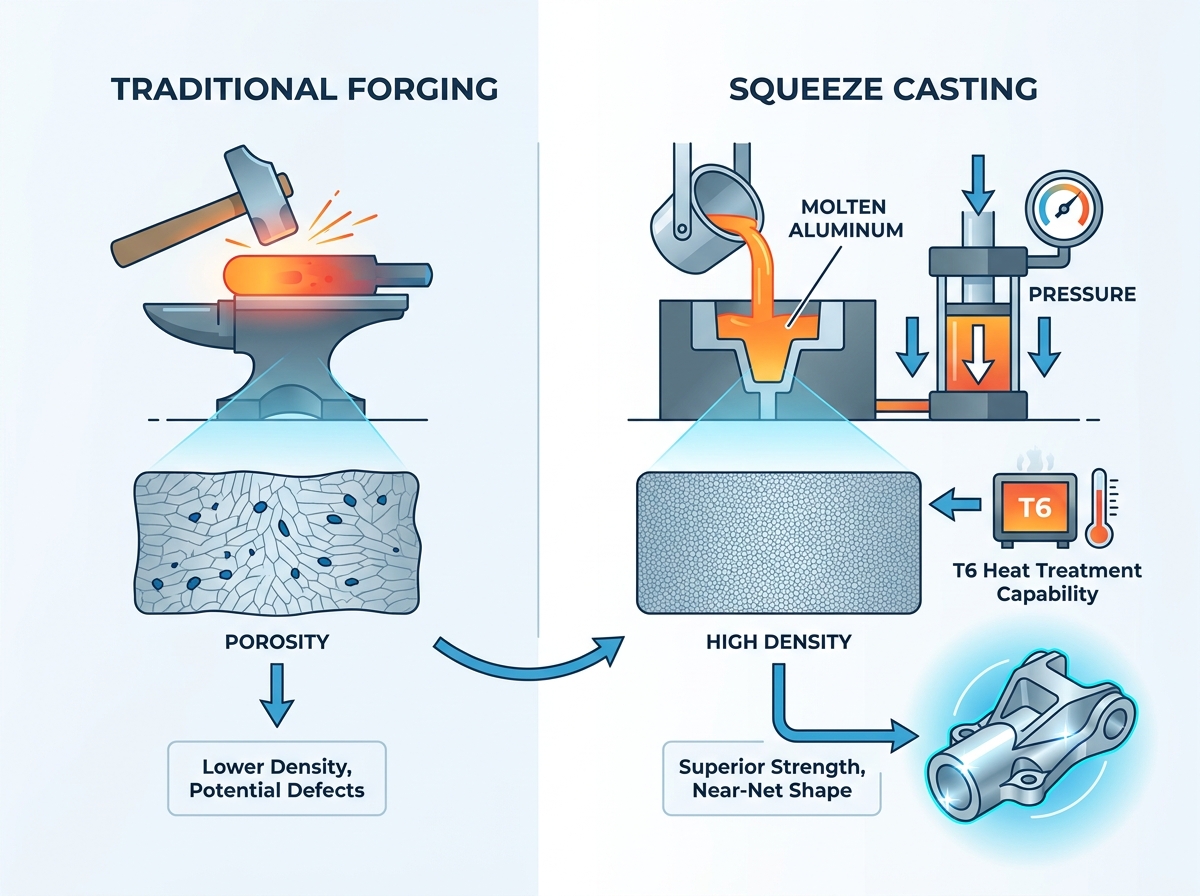

Squeeze Casting действует как прямое гибридное решение. Он объединяет высоконадежную металлургию ковки со свободой дизайна литье под давлением. Этот процесс, который часто называют ковкой жидкого металла, устраняет производственный пробел. Вы получаете почти идеальную форму наряду с механической целостностью, которая может конкурировать с традиционной ковкой. Применяя постоянное высокое давление во время затвердевания, этот метод устраняет распространенные дефекты литья. Мы расскажем, как этот процесс работает в цехе и почему он заменяет кованые детали в условиях высоких нагрузок.
Литье под давлением устраняет газовую и усадочную пористость за счет затвердевания под высоким давлением, достигая механических свойств, сравнимых с коваными деталями.
Этот процесс значительно сокращает операции вторичной обработки за счет производства деталей почти чистой формы со сложной геометрией, которые невозможно выковать.
Компоненты, изготовленные методом литья под давлением, полностью совместимы с передовой термической обработкой, что делает их идеальными для применения в условиях высоких напряжений.
Хотя первоначальные затраты на оснастку могут быть выше, чем при гравитационном литье, общая стоимость детали снижается в масштабе из-за сокращения отходов материала и снижения требований к механической обработке.
Компоненты, подвергающиеся высоким нагрузкам, требуют строгого соблюдения определенных критериев производительности. Такие детали, как автомобильные поворотные кулаки или кронштейны для аэрокосмической отрасли, требуют высокого предела текучести, превосходной усталостной прочности, превосходной пластичности и жестких допусков на размеры. Традиционная ковка отвечает этим требованиям за счет твердофазной деформации. Массивный пресс нагнетает нагретый твердый металл в штамп. Это выравнивает структуру зерен, но существенно ограничивает сложность формы. Вы не можете создать глубокие внутренние полости или тонкую, замысловатую паутину. Литье под давлением использует затвердевание в жидком состоянии под давлением для достижения аналогичных механических целей, одновременно позволяя создавать сложные конструкции деталей.
Механика литья под давлением принципиально отличается от традиционных методов. Обычно мы делим весь производственный процесс на два основных типа.
Литье прямым выдавливанием: жидкий металл заливается в нижнюю половину нагретой матрицы. Затем плунжер пресса закрывает матрицу, оказывая давление непосредственно на всю поверхность жидкого металла по мере его затвердевания. Этот метод аналогичен ковке в штампах, но начинается с расплавленного материала.
Непрямое литье под давлением: металл впрыскивается в полость матрицы через литниковую систему под высоким давлением. Это напоминает литье под давлением высокого давления (HPDC). Однако при литье с непрямым выдавливанием используется гораздо более медленная ламинарная скорость заполнения. Медленное заполнение предотвращает захват воздуха, а на заключительной фазе затвердевания создается мощное давление.
Особое преимущество этой жидкой ковки заключается в ее микроструктурном формировании. Применение устойчивого высокого давления (часто от 50 до 150 МПа) во время фазы охлаждения изменяет динамику затвердевания. Это предотвращает дендритный рост, типичный для обычного литье под давлением. Давление заставляет металл проникать в каждую щель штампа и вызывает усадку по мере перехода металла из жидкого состояния в твердое. В результате получается плотная, однородная структура, способная выдерживать экстремальные эксплуатационные нагрузки.
Характеристика процесса | Традиционная ковка | Сжимать кастинг |
|---|---|---|
Начальное состояние | Твердый (нагретая заготовка) | Жидкость (расплавленный металл) |
Геометрическая сложность | От низкого до среднего | Высокий (форма, близкая к чистой) |
Уровень пористости | Ноль | Ноль |
Вторичная обработка | Обширный | Минимальный |
Зернистая структура | Направленный | Изотропный (равноосный) |
Одним из наиболее значительных преимуществ литья под давлением является его способность выдерживать сложную геометрическую форму. В результате этого процесса легко образуются подрезы, тонкие стенки и сложные внутренние полости. Традиционная ковка не позволяет достичь этих сложных характеристик без обширной обработки на станке с ЧПУ. Если вы выковываете цельный блок, вам придется отфрезеровать лишний материал, чтобы создать окончательную форму. Это увеличивает затраты времени и труда на производство.
Точный контроль размеров является еще одним важным преимуществом. Этот процесс обеспечивает жесткие допуски и чистую поверхность непосредственно из формы. Мы регулярно видим, как детали выходят из штампа, требуя лишь незначительных операций торцовки или сверления. Эта способность постоянно превосходит пределы размеров традиционной ковки.
Выход материала значительно увеличивается при производстве почти чистой формы. Соотношение закупок и полетов измеряет вес закупленного сырья по сравнению с весом конечной готовой детали. Заготовки для ковки часто имеют ужасное соотношение «покупай к лету», иногда 5:1 или хуже. При сжатии литых деталей соотношение часто приближается к 1,2:1. Исключив этапы вторичной и третичной обработки, производители значительно сокращают время цикла. Вы перемещаете детали из литейного цеха в сборку гораздо быстрее.
Динамика затвердевания при литье под давлением обеспечивает исключительную внутреннюю прочность. Затвердевание под давлением сводит к минимуму как газовую пористость, так и усадочные полости. Это распространенные точки отказа в условиях стандартной гравитации или литье под давлением высокого давления. Постоянное давление подает расплавленный металл в области усадки по мере остывания детали. Он буквально выдавливает пустоты из существования.
При сравнении зеренной структуры ковка опирается на направленный поток зерен. Это обеспечивает прочность в первую очередь по определенным осям. Если нагрузка ударит по кованой детали о текстуру, она может преждевременно выйти из строя. Литье под давлением позволяет получить мелкую изотропную равноосную структуру зерен. Быстрое охлаждение под давлением создает мелкие однородные зерна. Эта однородная микроструктура обеспечивает постоянную прочность во всех направлениях.
Эта тонкая микроструктура непосредственно приводит к превосходной усталостной стойкости. Полевые данные показывают, что изотропная природа деталей, отлитых под давлением, обеспечивает превосходную ударную вязкость и усталостную долговечность при циклических нагрузках. Компоненты эффективно противостоят распространению трещин. Мы используем этот процесс для рычагов подвески именно потому, что они должны без сбоев выдерживать миллионы циклов вибрации.
Обычный материал высокого давления литье под давлением сталкивается с массивным барьером термообработки. HPDC впрыскивает металл на высоких скоростях, удерживая воздух и смазку штампа внутри металла. Если вы поместите стандартную деталь HPDC в печь для термообработки, захваченные газы расширятся. Деталь вздуется, деформируется или буквально взорвется. Это ограничение не позволяет стандартным литым деталям достичь своего полного потенциала прочности.
Нулевая пористость процесса литья под давлением позволяет проводить полную термообработку на раствор и искусственное старение. Использование услуг литья под давлением с термообработкой Т6 максимизирует выход продукции и предельную прочность на разрыв. Отсутствие внутренних пустот гарантирует, что деталь остается стабильной по размерам во время высокотемпературной обработки. Мы нагреваем детали для растворения легирующих элементов, быстро их закаливаем, а затем искусственно состариваем, чтобы выделить упрочняющие фазы.
Достижение паритета производительности с коваными аналогами становится возможным благодаря совместимости с термической обработкой. Детали, отлитые под давлением с обработкой T6, обладают механическими свойствами, которые близко конкурируют с коваными деталями. Инженеры получают жизнеспособную альтернативу для приложений с высокими нагрузками, не жертвуя при этом гибкостью конструкции.
Литье под давлением предлагает более широкий выбор сплавов по сравнению с ограниченным количеством доступных ковочных сплавов. Для ковки необходимы материалы с высокой пластичностью при повышенных температурах. Литье под давлением позволяет обрабатывать широкий спектр отливаемых металлов. Сюда входят как черные, так и цветные металлы, такие как сплавы алюминия, магния и меди. Вы можете выбирать материалы на основе конкретных требований к производительности, а не производственных ограничений.
Специальные возможности литья алюминия под давлением ориентированы на такие сплавы, как A356, A380 и эквиваленты 6061. Эти материалы исключительно хорошо работают под постоянным давлением. Этот процесс значительно улучшает механические свойства этих алюминиевых сплавов. Например, A356 достигает замечательного удлинения и предела текучести при литье под давлением и обработке T6.
Литье под высоким давлением также облегчает производство композитов с металлической матрицей (MMC). Давление усиливает проникновение и смачиваемость армирующих волокон или частиц внутри металлической матрицы. Вы можете впрыскивать расплавленный алюминий в заготовку из керамических волокон. Давление заставляет металл проникать в микроскопические пространства между волокнами. Кроме того, литье под давлением алюминия играет решающую роль в инициативах по снижению веса. Он заменяет более тяжелые компоненты из кованой стали в автомобильной и аэрокосмической технике, повышая топливную экономичность.
Анализ амортизации инструмента имеет важное значение при сравнении этих процессов. Первоначальные затраты на штамп и оборудование для литья под давлением могут быть выше, чем при стандартном литье под давлением. Штампы должны выдерживать огромное давление и термические удары. Для них требуется инструментальная сталь премиум-класса H13 и сложные каналы терморегулирования. Однако по сравнению с совокупными затратами на ковочные штампы и необходимые приспособления для вторичной обработки инвестиции в сложные детали выгодно уравновешиваются.
Для массового производства использование специализированных услуг по литью под давлением высокой плотности обеспечивает превосходную масштабируемость. Автоматизированное производство объемом 10 000 единиц и более значительно выигрывает от оптимизации процесса. Одна автоматизированная ячейка может непрерывно разливать, прессовать, извлекать и закаливать детали. Это резко контрастирует с трудоемкостью многоэтапной ковки. Ковка часто требует нагрева заготовок, нескольких последовательных ударов штампа, обрезки и обширной обработки на станке с ЧПУ.
Оценка общего экономического эффекта требует выхода за рамки первоначального оснащения. Экономия сырья играет огромную роль. Вы покупаете меньше металла, потому что меньше обрабатываете. Сокращение времени обработки освобождает мощности ЧПУ для других проектов. Увеличенный срок службы инструмента при чистовой обработке позволяет сэкономить деньги на твердосплавных пластинах. Более низкое энергопотребление на готовую деталь способствует созданию высококонкурентной модели производства в больших масштабах.
Производители должны напрямую решать проблему износа инструментов и термической усталости. Реальность снижения срока службы штампа из-за высокого давления и термического удара требует принятия упреждающих стратегий по смягчению последствий. Расплавленный металл попадает на матрицу, вызывая быстрое расширение. Деталь извлекается, а распыление штампа охлаждает поверхность, вызывая быструю усадку. Такое термоциклирование приводит к перегреву и растрескиванию. Внедрение передовых покрытий штампов и надежных систем терморегулирования помогает продлить срок службы инструмента. Мы используем конформные каналы охлаждения для точного управления температурой матрицы.
Ограничения конструкции существуют, и их следует признать. Инженеры сталкиваются с такими ограничениями, как управление изменениями толщины секций. Вы не можете иметь массивные толстые секции, непосредственно прилегающие к стенам толщиной с бумагу, без риска усадки, даже под давлением. Использование определенных углов уклона также необходимо для извлечения детали из матрицы. Эти требования отличаются от стандартных требований литье под давлением для высокого давления и требуют тщательной оптимизации конструкции детали.
Строгие требования контроля качества не подлежат обсуждению на литейном производстве. Поддержание стабильных механических свойств требует строгого контроля процесса. Мониторинг температуры расплава, момента давления и смазки штампа гарантирует, что каждый компонент соответствует требуемым спецификациям. Если давление будет приложено на долю секунды позже, металл начнет затвердевать без сжатия, что приведет к пористости. Мы используем автоматизированные датчики и мониторинг в реальном времени, чтобы гарантировать стабильность процесса.
Матрица сложности и нагрузки помогает инженерам принимать обоснованные решения. Высокая геометрическая сложность в сочетании с требованиями к нагрузкам от средних до высоких явно благоприятствует литью под давлением. Если вам нужна деталь с внутренней перемычкой, монтажными выступами и высокой усталостной прочностью, то жидкая ковка — это решение. И наоборот, детали низкой сложности, подвергающиеся экстремальным направленным нагрузкам, лучше всего подходят для традиционной ковки. Простой прямой наконечник рулевой тяги может остаться кованым компонентом.
Требования к соотношению веса и прочности являются еще одним важным ориентиром. Когда облегчение является основной задачей проекта, возможность использовать высокопрочные алюминиевые сплавы в сложных, оптимизированных по весу формах делает литье под давлением очень привлекательным. Это позволяет уменьшить расход материала там, где напряжение невелико. В отливке можно спроектировать карманы и ребра. Ковка не может легко обеспечить эти функции снижения веса без дорогостоящей механической обработки.
Консолидация цепочки поставок предлагает значительные логистические преимущества. Переход к процессу почти чистой формы упрощает управление поставщиками. Это уменьшает необходимость координации между отдельными партнерами по литью, ковке и обработке. Вы получаете деталь, почти готовую к сборке, прямо с литейного завода. Это оптимизирует закупки, снижает затраты на доставку между предприятиями и сокращает общее время выполнения заказов.
Проверьте свой текущий запас кованых компонентов, чтобы определить детали, требующие обширной вторичной обработки на станке с ЧПУ.
Рассчитайте соотношение покупки и продажи ваших самых тяжелых кованых деталей, чтобы определить потенциальную экономию сырья.
Перепроектируйте один сложный компонент, подвергающийся высоким нагрузкам, специально для жидкостной ковки, чтобы исключить ненужный вес.
Сотрудничайте со специализированным литейным заводом, чтобы запустить партию прототипа и проверить механические свойства посредством разрушающих испытаний.
Ответ: Предел текучести деталей, литых под давлением, обработанных Т6, приближается к 90-95% от предела текучести кованых аналогов, в зависимости от конкретного используемого сплава. Затвердевание под высоким давлением устраняет пористость, позволяя материалу достигать механических свойств, близких к кованым, сохраняя при этом изотропную зернистую структуру.
О: Да, детали, отлитые под давлением, хорошо свариваются. В отличие от обычного литье под давлением, который часто содержит захваченный газ, вызывающий дефекты во время сварки, литье под давлением с нулевой пористостью обеспечивает чистые, прочные сварные швы без вздутий.
Ответ: Затраты на оснастку выше, поскольку штампы должны быть изготовлены из прочных материалов премиум-класса, чтобы выдерживать постоянное высокое давление и серьезные термические напряжения, присущие этому процессу. Усовершенствованные покрытия и системы терморегулирования также увеличивают первоначальные инвестиции.
Ответ: Наибольшую выгоду получают отрасли, требующие легких и высокопрочных деталей. Это включает в себя автомобильное производство компонентов подвески, аэрокосмическую промышленность (конструкционные кронштейны) и оборонную промышленность, где надежность в условиях стресса имеет решающее значение.
Ответ: Нет, хотя алюминий и магний являются наиболее распространенными из-за тенденции к снижению веса, этот процесс очень универсален. Его можно адаптировать для медных сплавов, некоторых ферросплавов и производства композитов с металлической матрицей (ММК).
Ответ: Этот процесс устраняет пористость за счет применения высокого давления во время фазового перехода из жидкого состояния в твердое. Это постоянное давление подает расплавленный металл в области усадки по мере того, как деталь охлаждается и сжимает любые растворенные газы, предотвращая образование пустот.
Ответ: При литье методом прямого выдавливания давление применяется непосредственно к металлу в полости формы с помощью пресс-плунжера, аналогично ковке. При непрямом литье под давлением металл впрыскивается через литниковую систему на медленной, контролируемой скорости и под высоким давлением, предотвращая захват воздуха.
