Литье под давлением — это высокоэффективный метод формовки жидкого металла с меньшим количеством резки и без него.В нем используется машина для литья под давлением, которая прессует расплавленный жидкий или полужидкий металл в металлическую полость под высоким давлением для быстрого заполнения формы, а затем формирует и затвердевает под давлением для получения отливок.

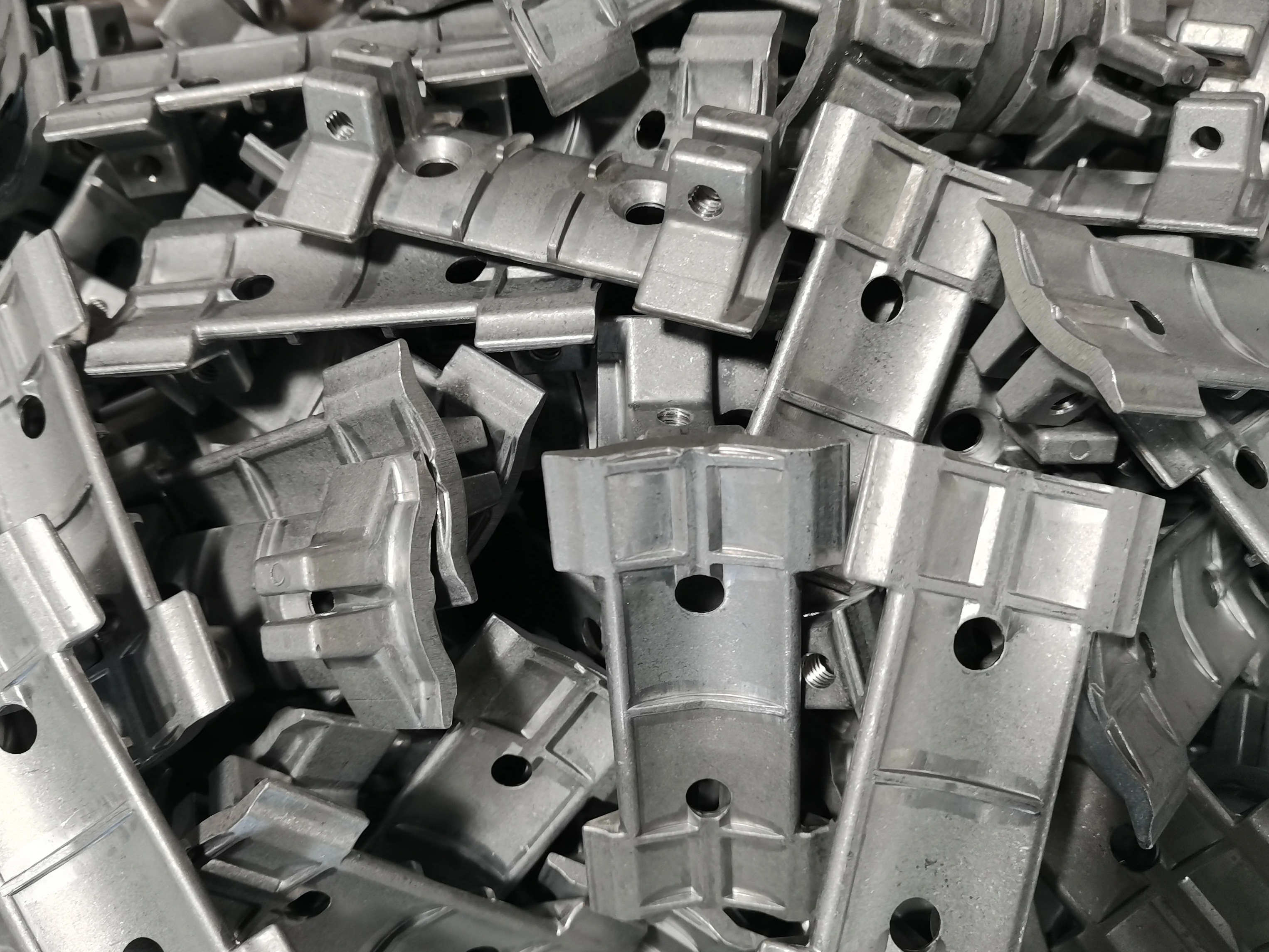

Характеристики литья под давлением

Преимущество

1) Высокая производительность, простота реализации механизации и автоматизации, возможность изготовления тонкостенных отливок сложной формы.Минимальная толщина стенки литого под давлением цинкового сплава составляет всего 0,3 мм, минимальная толщина стенки литого алюминиевого сплава составляет около 0,5 мм, а минимальный диаметр литого отверстия составляет 0,7 мм.

2) Отливки имеют высокую точность размеров и небольшую шероховатость поверхности.Уровень допуска на размеры отливок может достигать CT3~CT6, а шероховатость поверхности обычно составляет Ra0,8~3,2 мкм.

3) Детали могут быть встроены в детали, отлитые под давлением, что не только экономит ценные материалы и время обработки, но также заменяет процесс сборки компонентов, что может исключить процесс сборки и упростить производственный процесс.

Недостаток

1) При литье под давлением скорость заполнения жидким металлом высока, а газ в полости трудно полностью устранить.Отливки склонны к появлению таких дефектов, как поры, трещины и окисленные остатки.Отливки под давлением обычно не подлежат термической обработке.

2) Форма для литья под давлением имеет сложную конструкцию, длительный производственный цикл и высокую стоимость и не подходит для мелкосерийного литья.

3) Машина для литья под давлением имеет высокую стоимость и требует больших инвестиций.Он ограничен усилием зажима и размером формы машины для литья под давлением и не подходит для производства крупногабаритных деталей для литья под давлением.

Подходящие материалы для литья под давлением

Литье под давлением подходит только для металлов с более высокой текучестью.Металлы, используемые для литья под давлением, в основном включают цинк, медь, алюминий, магний, свинец, олово и свинцово-оловянные сплавы.К специальным металлам для литья под давлением относятся ZAMAK, алюминиево-цинковые сплавы и стандарты Американской алюминиевой ассоциации: магний AA380, AA384, AA386, AA390 и AZ91D.Характеристики литья под давлением различных металлов следующие:

Цинк: Самый легкий для литья под давлением металл, экономичный в изготовлении мелких деталей, легко покрываемый, высокая прочность на сжатие, пластичность, длительный срок службы литья.

Алюминий: Легкий вес, высокая стабильность размеров при изготовлении сложных и тонкостенных отливок, высокая коррозионная стойкость, хорошие механические свойства, высокая тепло- и электропроводность, высокая прочность при высоких температурах.

Магний: Легко обрабатывается, имеет высокое соотношение прочности и веса и является самым легким из широко используемых металлов, литых под давлением.

Медь: высокая твердость, сильная коррозионная стойкость, лучшие механические свойства среди обычно используемых металлов, литых под давлением, износостойкость и прочность, близкая к стали.

Свинец и олово: Высокая плотность, чрезвычайно высокая точность размеров, используется в качестве специальных антикоррозийных компонентов.
