Детектор утечки гелия для проверки деталей, отлитых под давлением

Детектор утечек гелия (обычно называемый гелиевым масс-спектрометрическим детектором утечек) представляет собой прецизионный прибор, который использует гелий в качестве индикаторного газа для определения наличия крошечных точек утечки внутри отлитых под давлением деталей и их скорости утечки. Обнаруживая очень незначительные количества гелия, он может выявить мельчайшие дефекты, которые не могут быть обнаружены традиционными методами проверки воды и перепада давления, что делает его «золотым стандартом» для обеспечения воздухонепроницаемости отливок под давлением.

I. Почему Литье под давлением требуют высокоточного тестирования на утечки?

Дефекты, возникающие в процессе производства литья под давлением, могут привести к утечкам:

• Усадочная пористость/полости: Небольшие пустоты, образующиеся внутри отливки из-за недостаточной подачи во время затвердевания и охлаждения.

• Холодные створки: швы образуются, когда два потока металла встречаются, но не сплавляются полностью.

• Дыхали: пузырьки, образующиеся внутри отливки из-за захваченного воздуха из формы или газов, выделяющихся из покрытий.

• Микротрещины: Крошечные трещины, которые трудно обнаружить невооруженным глазом, вызванные выбросом или напряжением.

В таких отраслях, как автомобилестроение (например, блоки двигателей, корпуса трансмиссии), аэрокосмическая промышленность, холодильное оборудование (например, корпуса компрессоров) и телекоммуникации (например, радиаторы базовых станций), эти дефекты могут привести к утечке жидкости или газа, серьезно влияя на производительность, безопасность и срок службы продукта.

II. Принцип работы гелиевого масс-спектрометра-детектора утечек

1. Индикаторный газ. Гелий используется потому, что:

• Малая молекулярная масса (4 г/моль) и низкая вязкость позволяют ему быстро проходить через небольшие утечки.

• Химически инертен, что делает его безопасным, негорючим и нетоксичным.

• Очень низкая концентрация в воздухе (около 5 частей на миллион), что приводит к низкому фоновому сигналу и чрезвычайно высокой чувствительности обнаружения.

• Низкая адсорбция, предотвращающая загрязнение системы обнаружения и заготовки.

2. Масс-спектрометрический анализ. Основной компонент прибора, «трубка масс-спектрометра», ионизирует молекулы вдыхаемого газа в ионы. Эти ионы затем разделяются в магнитном поле в зависимости от их отношения массы к заряду. Прибор специально настроен на обнаружение только ионов гелия (массовое число 4). Сила сигнала пропорциональна концентрации гелия, что позволяет точно рассчитать скорость утечки.

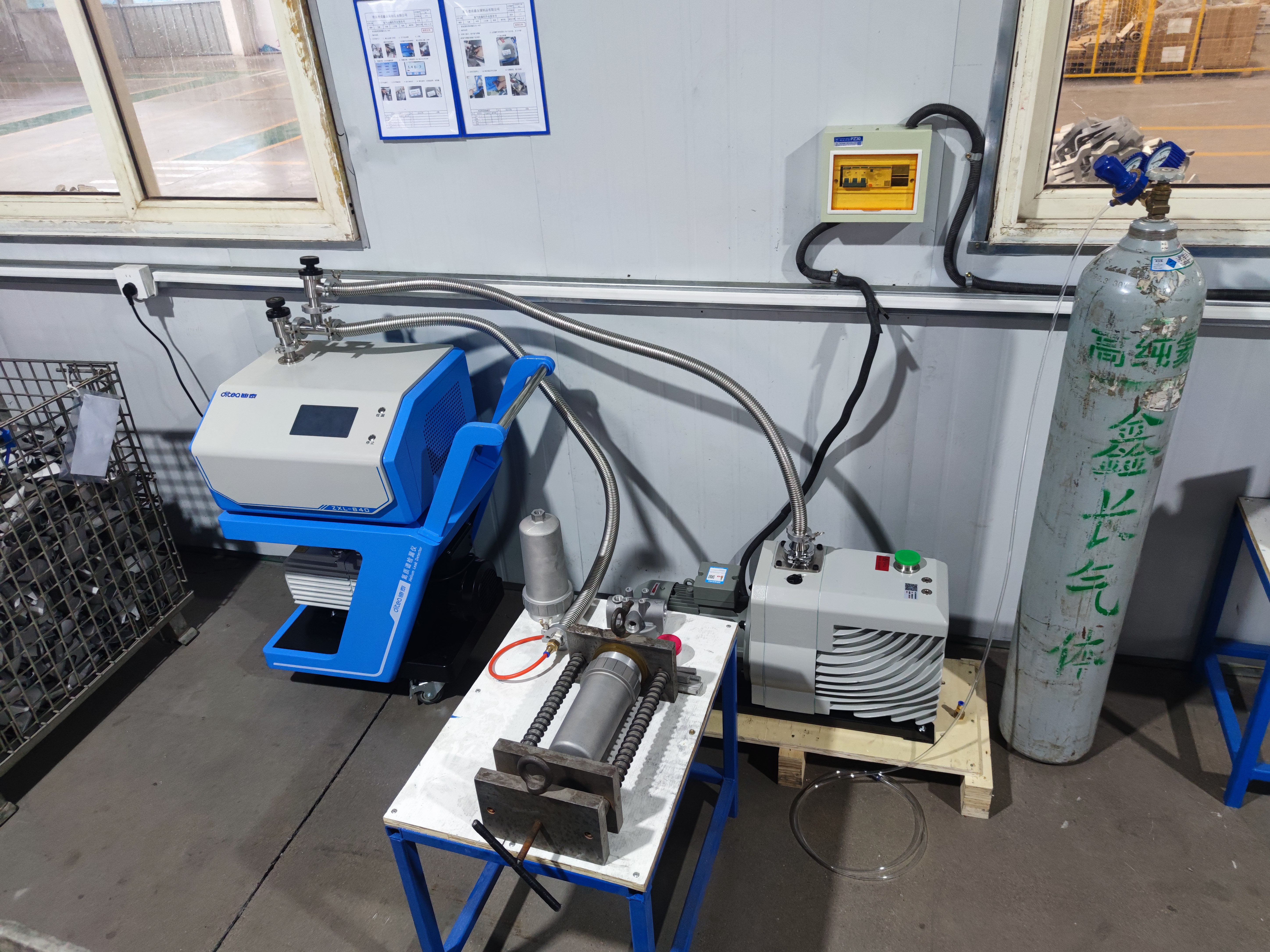

III. Метод QSY для проверки на утечку гелия в отливках под давлением

Режим сниффера

Это наиболее часто используемый и гибкий метод на производственных линиях.

• Процесс:

1. Внутренняя часть литье под давлением заполнена гелием (или смесью гелия и азота) под определенным давлением.

2. Заготовку оставляют на некоторое время (время создания давления), чтобы дать гелию достаточно времени для просачивания через места утечек.

3. Оператор использует ручной щуп-«нюхач», медленно перемещая его по внешней поверхности заготовки (1-3 мм от поверхности).

4. Если существует точка утечки, выходящий гелий всасывается в зонд и отправляется на детектор, который подает сигнал тревоги и определяет место утечки.

• Преимущества:

1. Вакуумная камера не требуется, что делает ее пригодной для обработки больших и сложных заготовок.

2. Позволяет прямо и быстро локализовать места утечек, облегчая доработку.

3. Легко интегрируется в автоматизированные производственные линии.

• Недостатки:

1. Меньшая чувствительность по сравнению с вакуумным режимом; чувствительны к помехам со стороны воздушных потоков и фонового уровня окружающей среды.

2. Повышенный расход гелия.

IV. Ключевые соображения по проведению испытаний на утечку гелием

1. Чистота и сухость компонентов. Масляные пятна, влага или порошок на поверхности литье под давлением могут блокировать мелкие пути утечки, что приводит к ложным результатам. Перед испытанием важно убедиться, что заготовка полностью чистая и сухая.

2. Инструменты и крепления. Для заготовки требуются специальные уплотнительные приспособления. Они должны гарантировать, что во время создания давления или вакуумирования сама заготовка является единственным потенциальным источником утечки, а соединения приспособлений должны быть абсолютно герметичными.

3. Гелиевый фон. Присутствие гелия в окружающей среде (например, в результате утечек из баллона) может повлиять на результаты испытаний. Тестирование должно проводиться в относительно чистой среде.

4. Время цикла и стоимость. Необходимо найти баланс между чувствительностью обнаружения, временем производственного цикла, потреблением гелия и инвестициями в оборудование. Автоматизированная интеграция является ключом к повышению эффективности и согласованности.

5. Установление стандартов: Научные и рациональные критерии соответствия/несоответствия скорости утечки должны быть установлены на основе требований конечного использования продукта.

V. Резюме

Гелиевый течеискатель (течеискатель гелиевого масс-спектрометра) является идеальным инструментом для обеспечения герметичности высококачественных литье под давлением. Благодаря своим высокочувствительным и количественным возможностям обнаружения он может выявлять потенциальные мельчайшие дефекты отливки, тем самым устраняя проблемы с качеством, связанные с утечками в источнике. Хотя первоначальные инвестиции высоки, это незаменимая и важная технология контроля качества для отраслей с повышенными требованиями к надежности и безопасности, таких как автомобильная, аэрокосмическая и высокотехнологичная холодильная промышленность.
