 |
| Количество: | |
|---|---|
Название продукта:
Уплотнительная пластина из кованого алюминия
Описание продукта:
Этот продукт изготовлен из высокопроизводительного алюминиевого сплава 7075-T6, предназначенного для аэрокосмической отрасли, с использованием процесса точной ковки. Разработанный как сверхпрочный, высокожесткий структурный компонент, он обеспечивает превосходную усталостную прочность и превосходную стабильность размеров.
Поверхность подвергается тонкой пескоструйной обработке, в результате чего получается однородный матовый металлический оттенок. Это не только повышает эстетические качества, но также улучшает износостойкость поверхности и коррозионную стойкость. Он идеально подходит для промышленных систем передачи, аэрокосмической техники и высокотехнологичного механического оборудования, где исключительная прочность и надежность имеют первостепенное значение.
Состав материала и параметры механических свойств:
Химический состав | |||||||||
Элементы | Зн | мг | Cu | Cr | Си | Фе | Мин. | Ти | Ал |
Процент (%) | 5.1-6.1 | 2,1-2,9 | 1,2-2,0 | 0,18-0,28 | ≤0,40 | ≤0,50 | ≤0,30 | ≤0,20 | Бал. |
Механические свойства (Т6):
Предел прочности (TS): 560～572 МПа
Предел текучести (YS): 490～503 МПа
Удлинение (50 мм): 7%~11%
Твердость по Бринеллю (HB): 150～160
Усталостная прочность (10⁷циклов): ≈ 158～160 МПа.
Маршрут процесса:

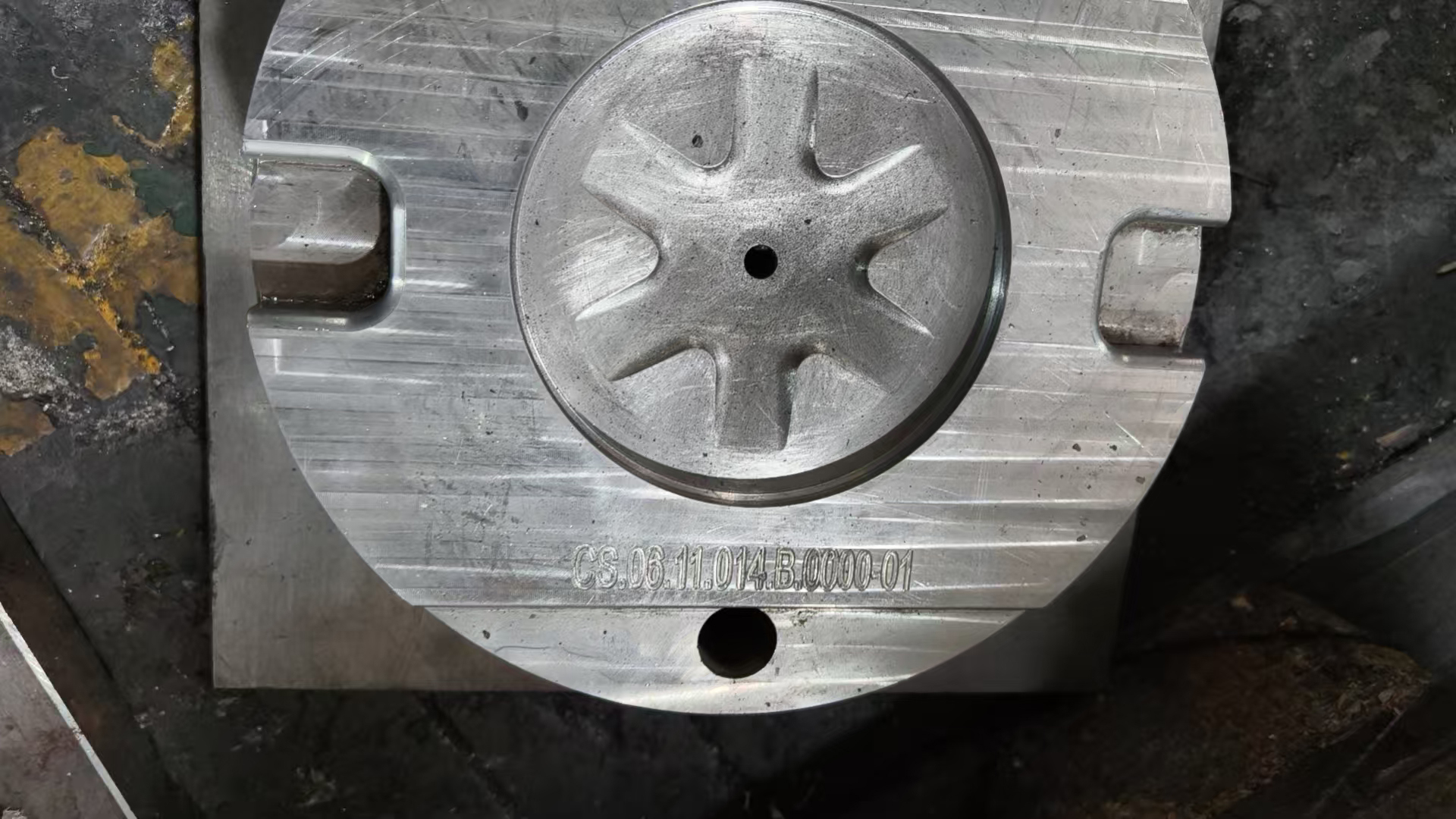

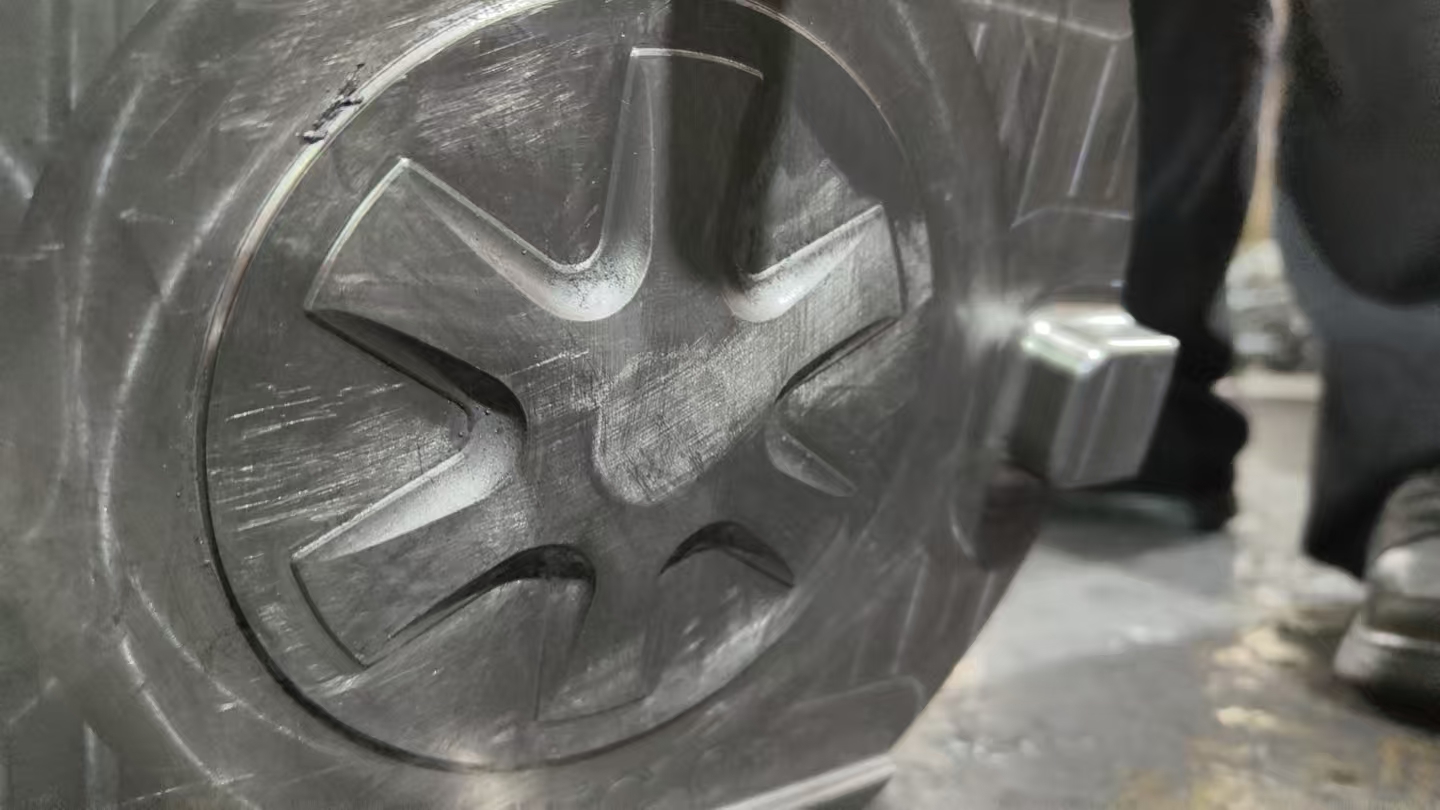

Резка сырья → Нагрев → Горячая штамповка (ковка в закрытых штампах) → Обрезка → Термическая обработка T6 (раствор + старение) → Снятие напряжений → Прецизионная обработка с ЧПУ (токарная/фрезерная обработка/сверление) → Окончательный контроль → Упаковка и отгрузка
Ключевые трудности процесса и меры контроля
Сложность | Описание | Меры контроля |
Неполное заполнение/складывание | Край фланца уплотнительной пластины тонкий, а переход к стенке крутой, что может легко привести к образованию нахлестов или складок. | Оптимизировать расположение линии разъема; строго контролировать скорость подъемника и допуск на недолив. |
Деформация при термообработке | Сплав 7075 очень чувствителен к закалочному охлаждению, из-за чего большие плоские поверхности легко деформируются. | Принять вертикальную закалку с помощью специальных приспособлений для выпрямления; выполнить последующий отжиг для снятия напряжений. |
Обработка следов вибрации | Закалка Т6 имеет высокую твердость, что делает ее склонной к наклепу и вибрации во время резки. | Используйте острые твердосплавные инструменты с достаточным количеством СОЖ; применять высокоскоростное фрезерование с малыми подачами. |
Контроль размера зерна | Чрезмерная температура ковки приводит к образованию крупных зерен, что снижает ударную вязкость. | Строго контролируйте начальную и конечную температуру штамповки; избегайте перегрева (температура > 500°C). |
После завершения мы проведем полномасштабную проверку сканирования, чтобы убедиться в соответствии всех размеров и качеств, и предоставим материалы, связанные с PPAP, в соответствии с требованиями заказчика.

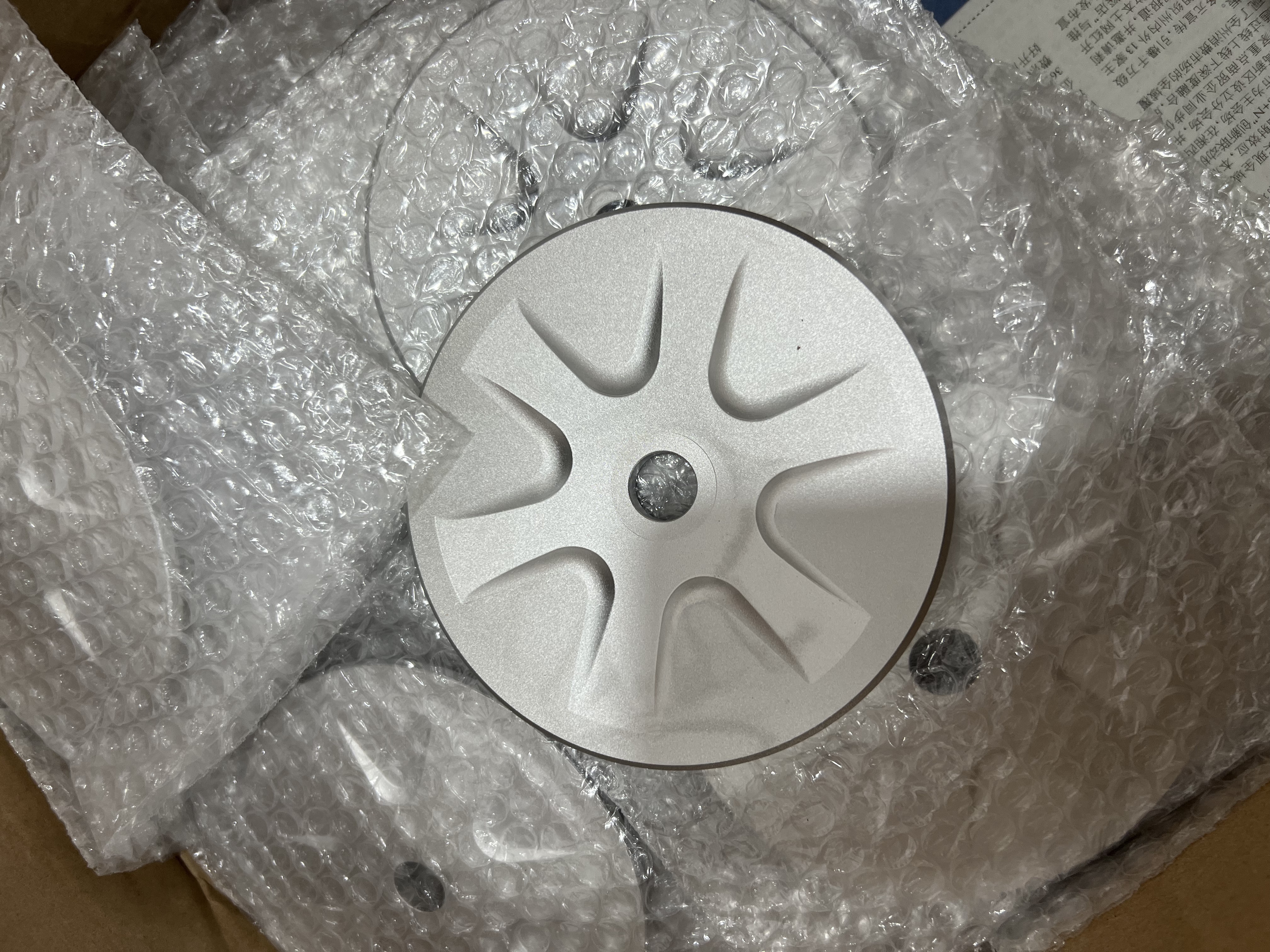

Упаковка
После того, как все тесты пройдут квалификацию, мы упакуем и отправим их в едином виде. Мы будем продолжать следить за заказами и посещать клиентов, обеспечивать самое профессиональное послепродажное обслуживание и всегда обращать внимание на предложения и новые требования клиентов.
