Описание продукта:

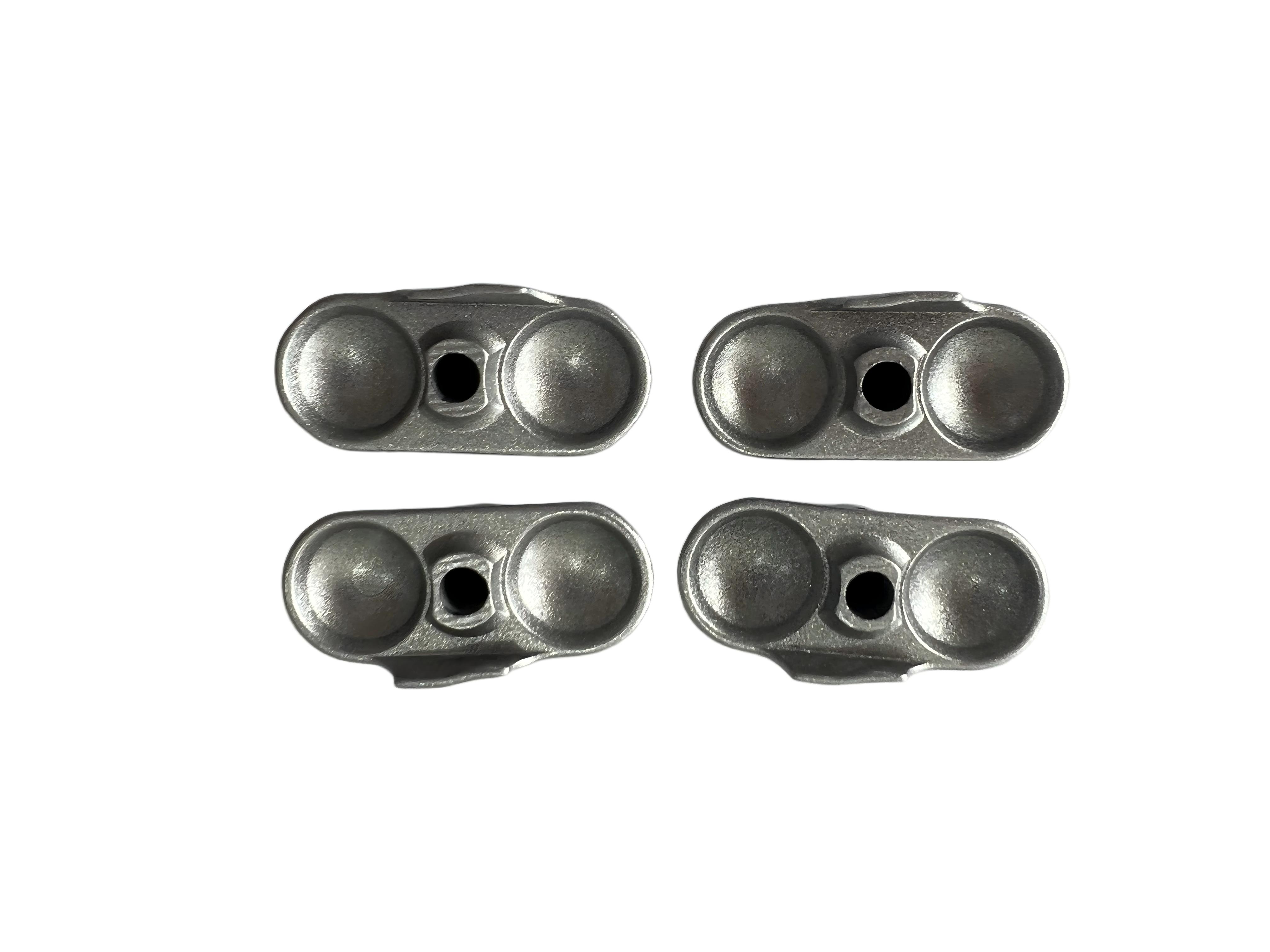

1. Основание двухгнездного зажима с шариковой головкой ADC12.

Этот компонент имеет двойную полусферическую канавку, предназначенную для точной герметизации и фиксации цилиндрических или сферических соединений. Боковое стопорное резьбовое отверстие позволяет устанавливать винты или болты; Боковое давление надежно фиксирует сопрягаемую часть внутри шарового гнезда, предотвращая ослабление или расцепление. Основание имеет плоскую монтажную поверхность с предварительно просверленными отверстиями, что облегчает крепление к панелям оборудования, основаниям или роботизированным манипуляторам. Изготовлено с соблюдением высокоточных допусков для обеспечения симметрии гнезда и плоскостности основания, что гарантирует стабильную эффективность зажима.

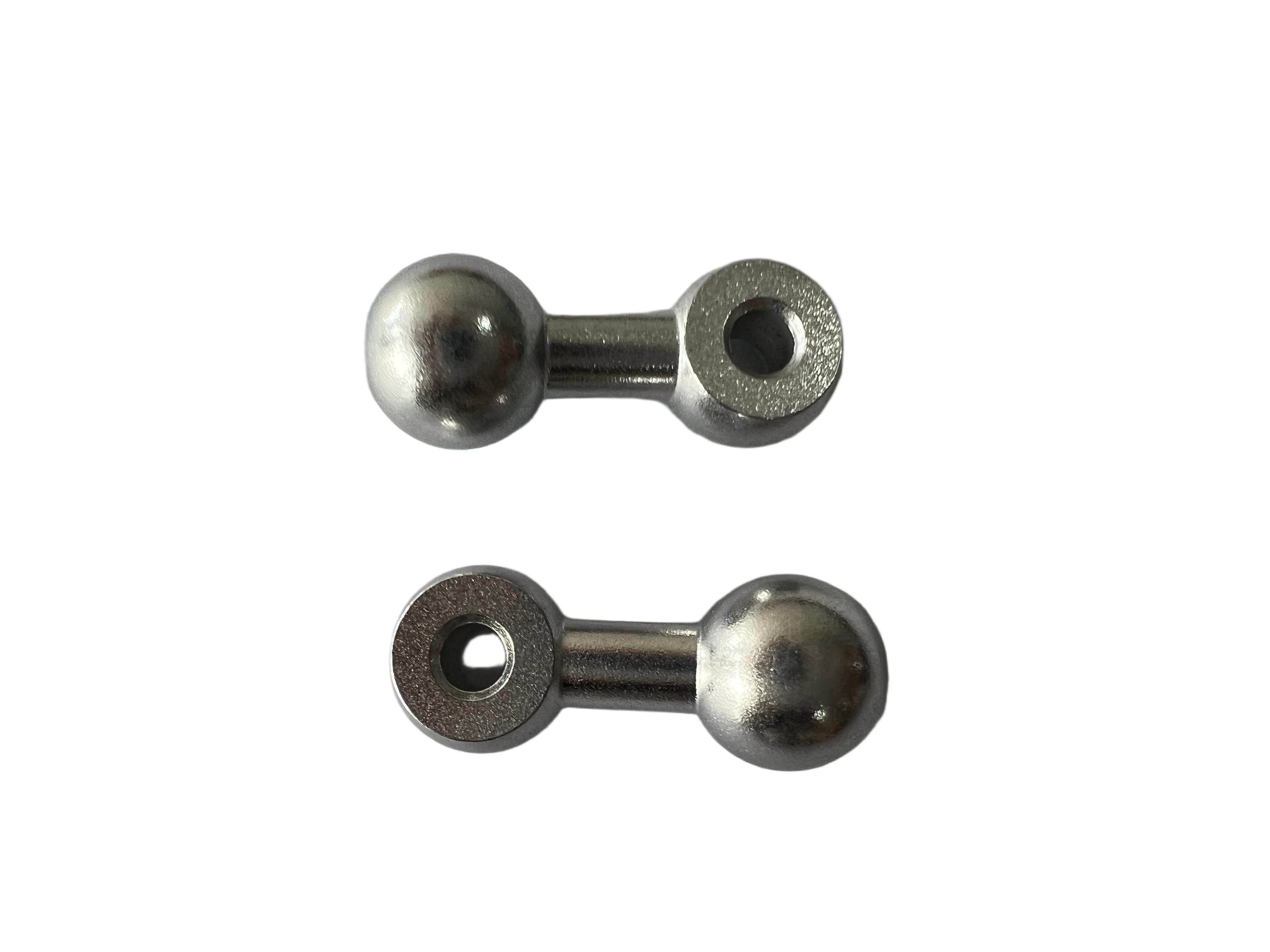

2. Прецизионная тяга шарового шарнира 6061-T6.

Специально разработан для соединения с основанием двухгнездного зажима с шариковой головкой ADC12. На одном конце имеется прецизионная шаровая головка, которая вставляется в гнездо, обеспечивая свободу поворота в разных направлениях. Противоположный конец заканчивается цилиндрической головкой с внутренней резьбой или сквозным отверстием, обеспечивающим жесткое соединение с болтами, стержнями или компонентами вала. Сферические конструкции на обоих концах, выступающие в качестве важнейшего звена в системах прецизионного соединения и шарнирного соединения, обеспечивают высокоточное сферическое соединение с гнездами ADC12, а центральный хвостовик обеспечивает жесткую структурную поддержку.

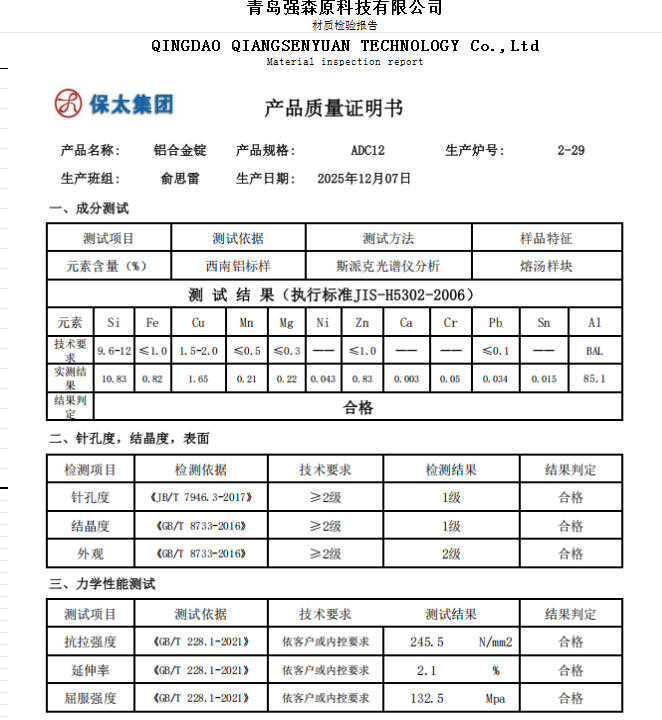

ADC12 Состав материала и параметры механических свойств:

Механические свойства:

Предел прочности (TS): 228–310 МПа.

Предел текучести (YS): 130–170 МПа.

Удлинение (EL): ≥1,0–3,0%

Твердость по Бринеллю (HB): 74–95 HB

6061-T6 Состав материала и параметры механических свойств:

Механические свойства:

Предел прочности (TS): 290–310 МПа.

Предел текучести (YS): 240–276 МПа.

Удлинение (EL): 8% - 12%

Твердость по Бринеллю (HB): 90–95 HB

Производственный процесс

1. Основание двухгнездного зажима с шариковой головкой ADC12.

Для этого основания приспособления с двойными шариковыми гнездами (полусферическими канавками), боковыми резьбовыми отверстиями и нижней монтажной плоскостью изготовление осуществляется методом высокого давления литье под давлением (HPDC) с использованием сплава ADC12. Критические сопрягаемые поверхности подвергаются механической обработке на станке с ЧПУ, чтобы обеспечить высокую точность размеров отверстий и точность позиционирования. Окончательная отделка достигается за счет УФ-покрытия для улучшения защиты поверхности и эстетики.

2. Прецизионная тяга шарового шарнира 6061-T6.

Это высокоточная деталь, обработанная на станке с ЧПУ. Деталь обрабатывается за один установ, чтобы гарантировать геометрическую точность (соосность и перпендикулярность) между шаровой головкой и центральным отверстием. Впоследствии он подвергается термообработке до состояния Т6 для достижения оптимальной механической прочности с последующим анодированием для защиты от коррозии.

Эта сборка представляет собой классический интерфейс «Обработанная подвижная деталь + литой фиксированный корпус», сочетающий в себе динамическую гибкость и жесткость конструкции.

Проверка качества

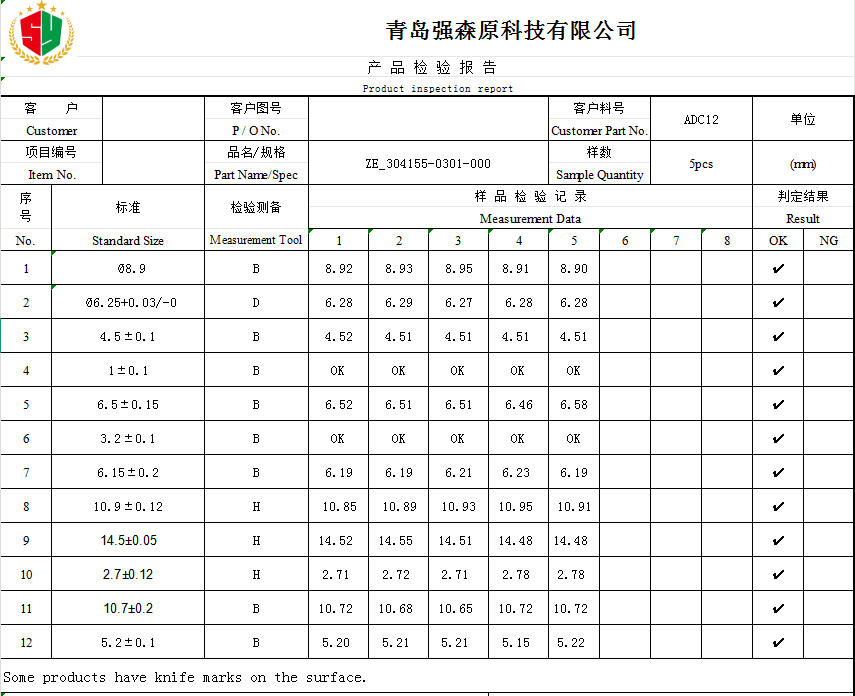

Основные размеры проверяются по техническим чертежам с использованием штангенциркуля, штангенциркуля и координатно-измерительных машин (КИМ) для обеспечения полного соответствия спецификациям.

Упаковка и Сервис

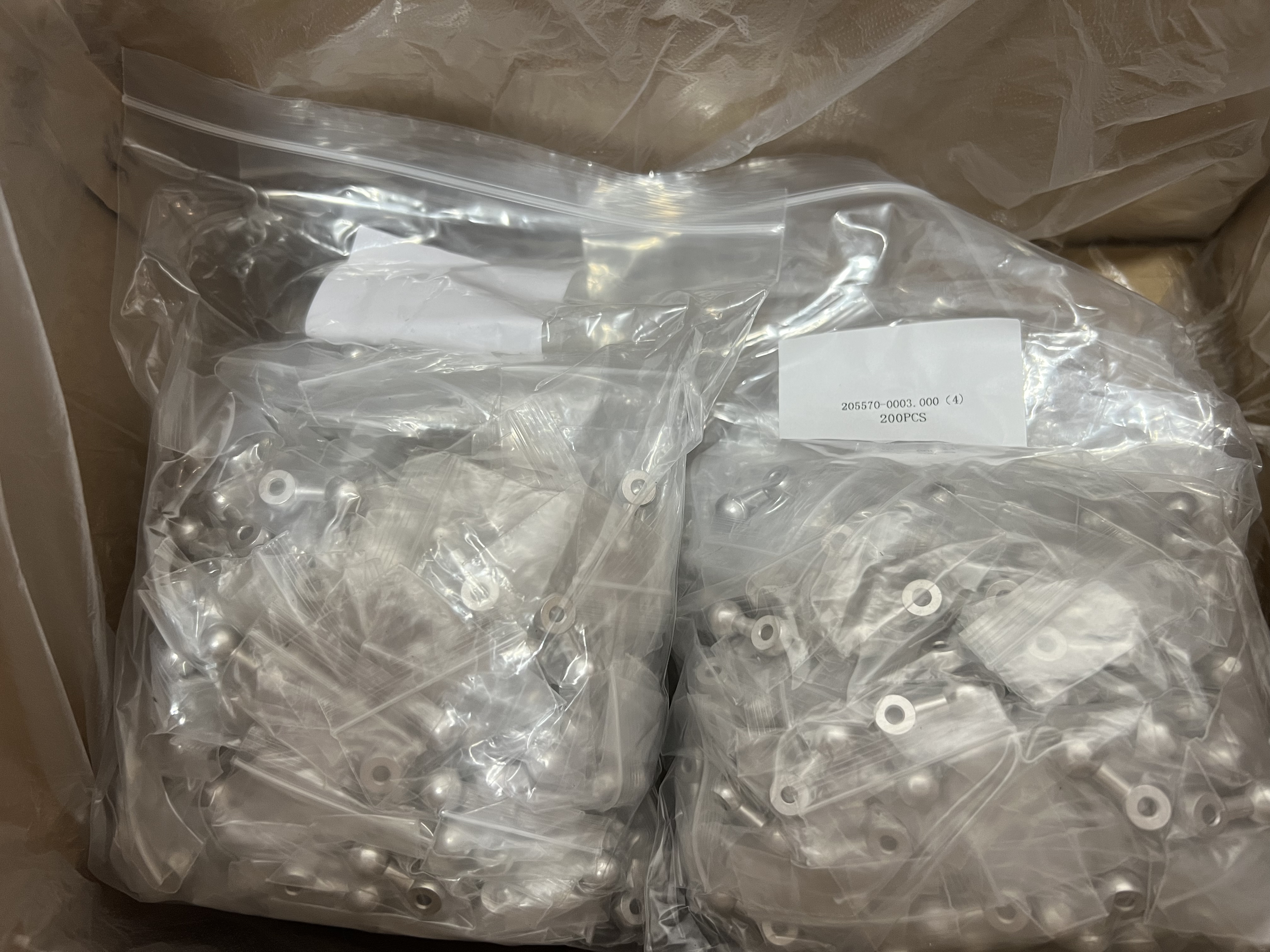

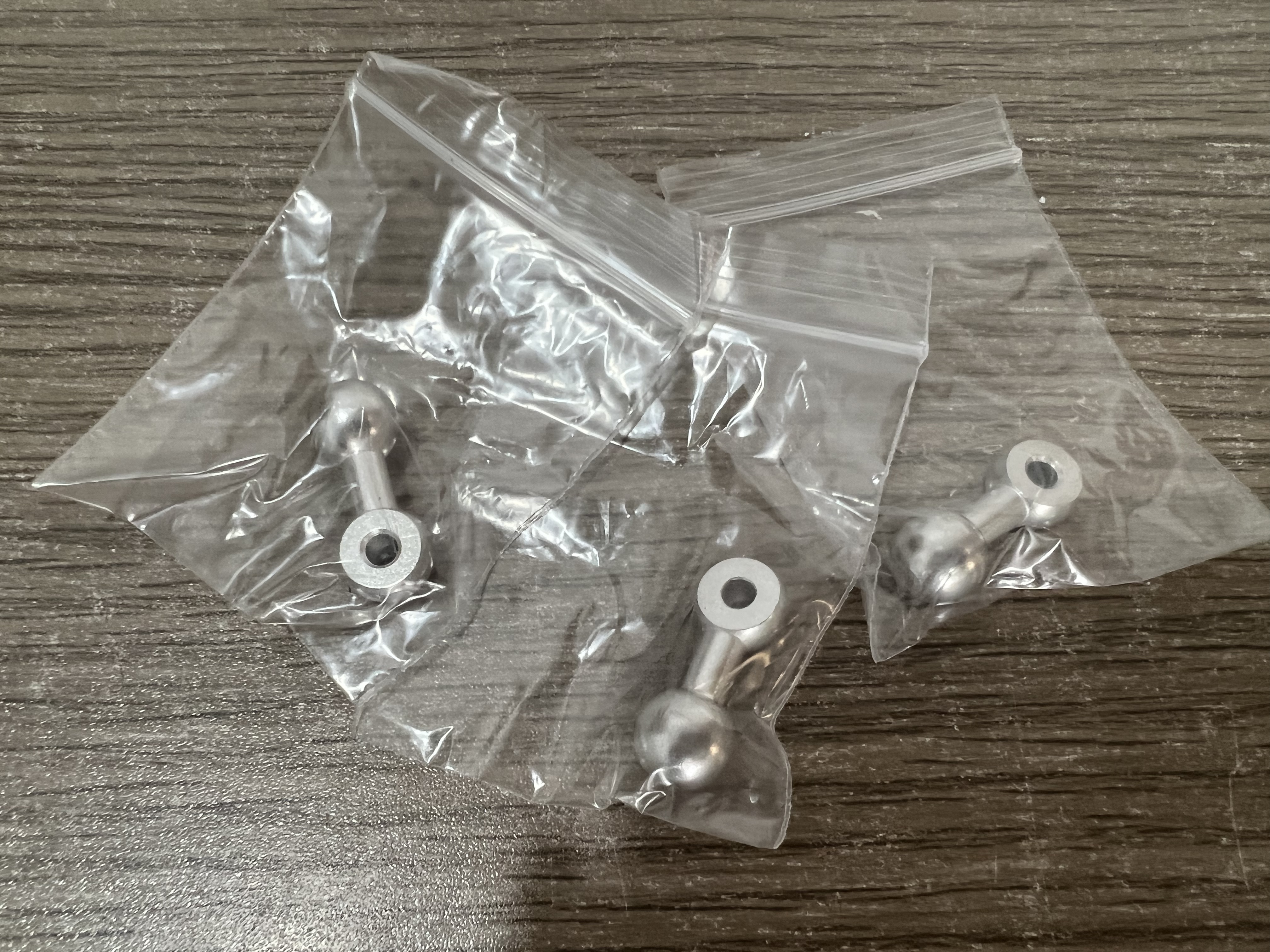

Защитная упаковка. Высокоточные медицинские устройства упаковываются индивидуально с использованием специальных защитных материалов для предотвращения повреждений при столкновении во время транспортировки.

Обязательства перед клиентами: мы обеспечиваем строгое отслеживание заказов и активное наблюдение за клиентами. Наши обязательства распространяются на предоставление квалифицированного послепродажного обслуживания, а также на постоянный мониторинг отзывов клиентов и возникающих требований для обеспечения полного удовлетворения.
